Funktion:

1. Ömsesidig induktansströmövervakning, med hög strömavkänningsnoggrannhet och stabil prestanda.

2. Den uppmätta strömmen har AC 0‑10A/20A/50A; 0‑100A/150A/200A kan väljas.

3. Utsignalen har tre former av DC0‑5V/0‑10V/4‑20mA att välja mellan.

4. Med stark överbelastningskapacitet, hög noggrannhet, hög isolering, hög säkerhet och andra funktioner.

5. Genom kärnstrukturdesign, isolationsspänning upp till 2000VAC, hysteres lägre än 1%, kan användas under starka magnetfältförhållanden.

6. Skalet är tillverkat av självsläckande material ABS, lätt att installera och använda.

Specifikation:

Artikeltyp: AC StrömtransformatorMaterial: Plast

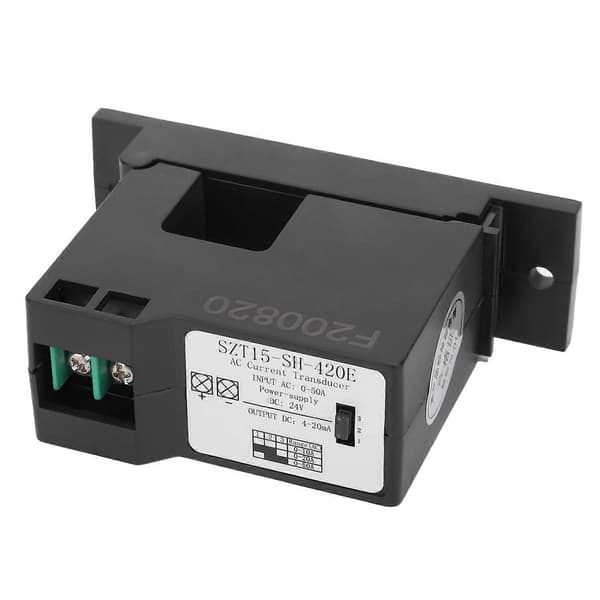

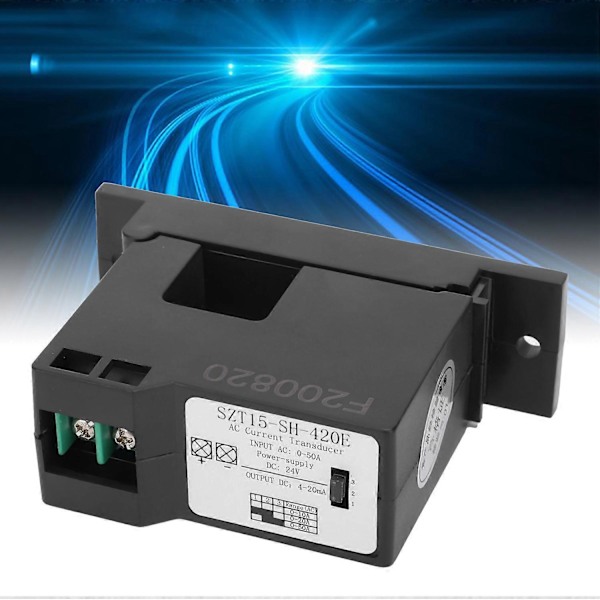

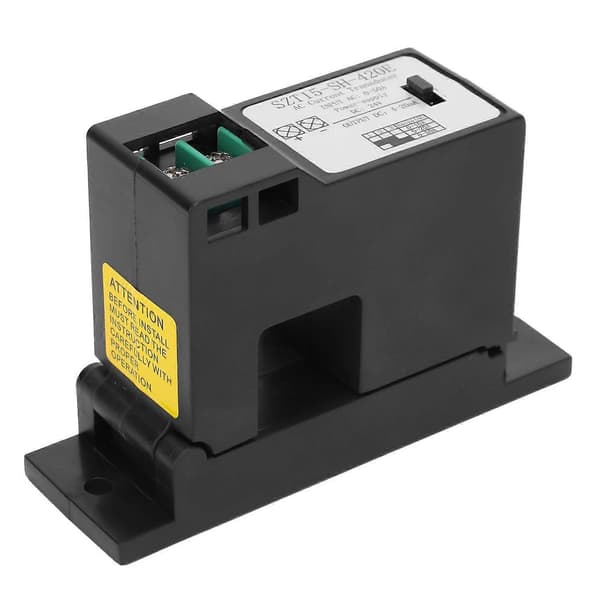

Modell: SZT15-SH-420E

Extern Strömförsörjning: 24VDC (±10%)

Ingång Genom-Kärnström: 0-50A AC

Utsignalstyp (DC):

Strömutgångstyp: 4-20mA

Minimum Kopplingsledning: 1.5±0.2A

Maximal Överbelastning av Genom-Kärnström: 200% (genom-kärnströmmen får inte överstiga 200% av det nominella värdet)

Noggrannhet: 10%

Effektförbrukning: ≤1W

Maximal Läckström: ≤1mA

Hysteres: ≤1%

Svarstid: ≤200ms

Arbetstemperatur: -30~70℃

Luftfuktighet: 0-95% (ingen kondensering)

Fyrkantig Diameter: Ca. 20 x 20mm / 0.8 x 0.8in

Scenario

Produktbeskrivning:

SZT15/SZT20-serien av AC-strömtransformatorer kan isolera och mäta AC-strömmen i elnätet eller kretsen i realtid och omvandla den till en 0-5V/0-10V eller 4-20mA DC-utsignal, som kan matchas med olika ADs. Den kan anslutas för att bilda olika digitala centraliserade datainsamlingssystem, eller mata ut till PLC för att bilda ett automatiskt styrsystem, eller anslutas till traditionella analoga eller digitala indikeringsinstrument för att visa det uppmätta värdet. SZT15-serien kan avkänna genom-kärnström AC: 0-10/20/50A; SZT1020-serien kan avkänna genom-kärnström AC: 0-100/150/200A, välj lämplig genom bygeln på transformatorn Genom hjärtströmmen..

Paketlista:

1 x AC Strömtransformator
