AD584 är en åttapins precisionsspänningsreferens, en programmerbar fyra vanliga utgångsspänningar: 10.000 V, 7.500 V, 5.000 V och 2.500 V.

Enheten använder wafer trimming-teknik för att justera de stiftprogrammerbara utgångsnivåerna och temperaturkoefficienterna, för att erhålla den mest flexibla enkrets, högprecisions referensspänningskällan.

AD584 rekommenderas som en extern precisionsreferensspänningskälla för 12 eller 14 bitars digital till analog (DAC) / analog till digital (ADC) omvandlarreferensspänningskälla, och dess prestanda är vanligtvis bättre än den vanliga fristående referensen.

Inbyggt 15V batteri, vi vet att batteriet har det lägsta bruset så att det kan mata ut ren, stabil spänning för att ge en pålitlig.

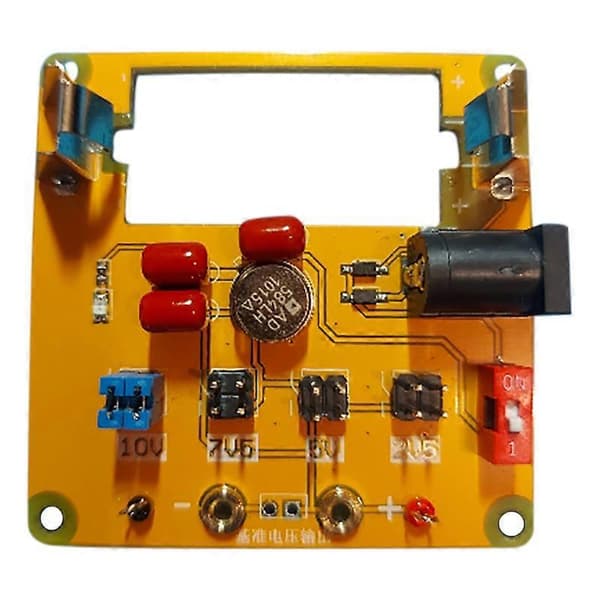

Kortet har fyra programmeringsterminaler, var och en motsvarande en utgångsspänning, kortslutning genom att kortsluta motsvarande terminalblock för att ge motsvarande spänning. Eftersom AD584 programmeringsstift i programmeringen av dess korta motstånd kommer att påverka utgångsspänningen, för att minska kortslutningsmotståndet, två terminaler parallellt. Alternativ switchterminalfördel är mer pålitlig och flexibel, kortslutningsmotståndet kan vara mindre.



Temperaturkoefficient: 5 ppm / Celsius (maximum, 0 Celsius till 70 Celsius, AD584L) 15 ppm / Celsius (maximum, -55 Celsius till + 125 Celsius, AD584T)

Strömförbrukning: Statisk ström: 1 mA (max), låg viloström är perfekt för batteridrift.

Lastkapacitet: 10 mA

Driftspänning: 4.5V till 30V, notera att den erforderliga driftspänningen är högre än den programmerade utgångsspänningen

Temperaturområde: AD584J / K / L nominellt driftstemperaturområde på 0 Celsius till + 70 Celsius, AD584S / T, med -55 Celsius till + 125 Celsius.

Det externa strömförsörjningsgränssnittet, du behöver mer än 11V DC-spänning

Referensspänningsutgångsgränssnittet med koppar 2mm testuttag för enkelt kort in i pennmultimetern för att mäta eller kalibrera
