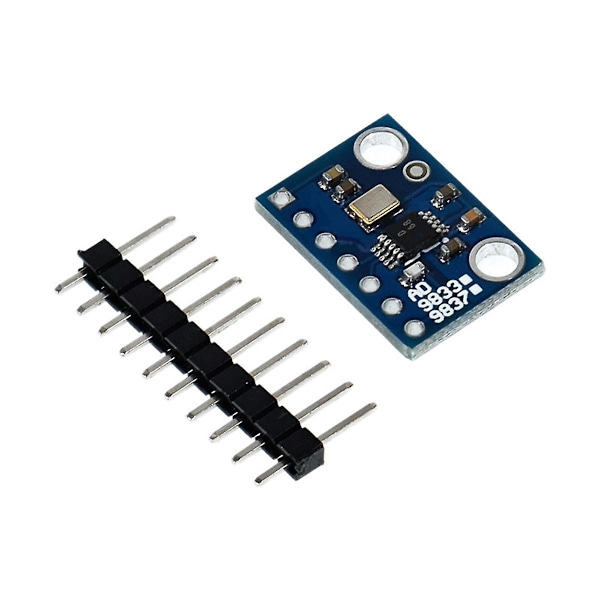

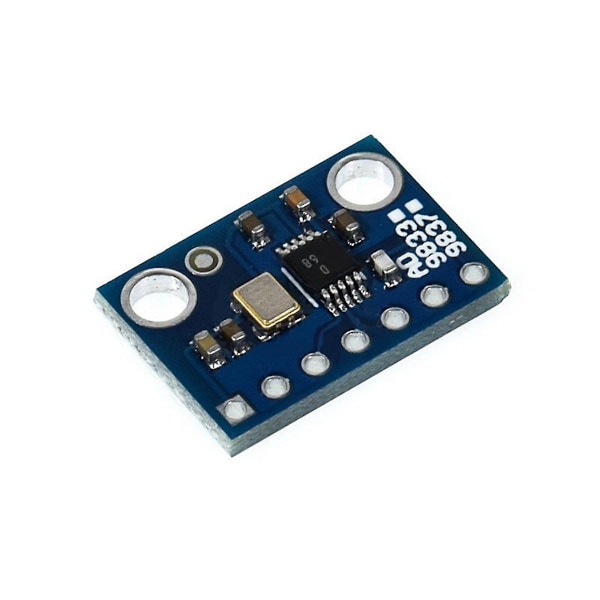

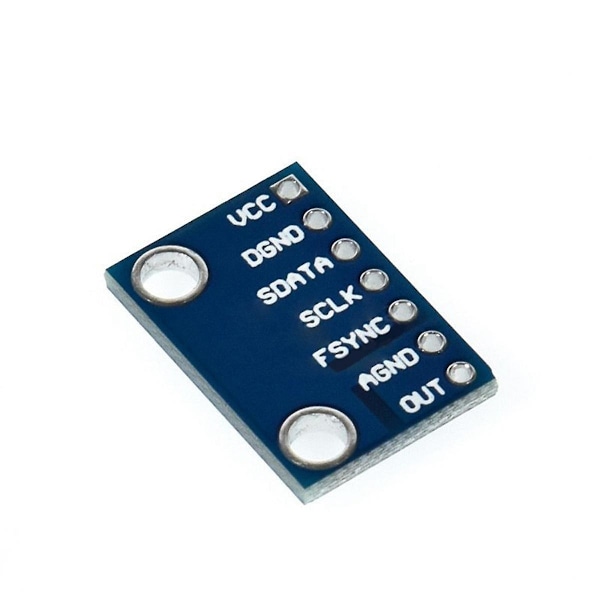

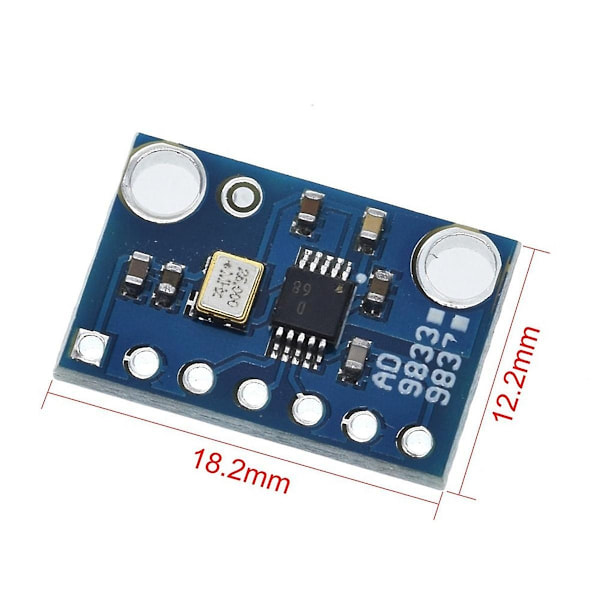

AD9833 är en lågströms programmerbar generator som kan generera sinus-, triangel- och fyrkantsvågsutgångar i typer av vågformdetektering, implementering och tidsdomänreflectometri (TDR)-applikationer som kräver generering av enhetlig utgångsfrekvens och fas. Eftersom den är programvarup programmerbar och lätt att justera behövs inga externa komponenter. Frekvensregistret är 28 bitar brett: klockfrekvensen är 25 MHz, vilket möjliggör 0,1 Hz upplösning; AD9833 klockas med 1 MHz och kan ställas in till 0,004 Hz upplösning. AD9833 har ett standardiserat seriellt gränssnitt som gör att enheten kan anslutas direkt till olika mikrokontroller. Enheten använder en extern seriell klocka för att skriva data eller information till styrenheten. Digitalt programmerbar frekvens och fas 12,65 mW 3 V strömförbrukning 0 MHz till 12,5 MHz utgångsfrekvensområde, upplösning: 0,1 Hz till 25 MHz referensklocka sinus-, triangel- och fyrkantsvågsutgångar 2,3 V till 5,5 V strömförsörjning Inga externa komponenter krävs AD9833 skrivs via den seriella gränssnittslinjen. Det seriella gränssnittet fungerar vid klockfrekvenser upp till 40 MHz och är standardkompatibelt med DSP:er och mikrokontroller. Enheten drivs av en 2,3 V 5,5 V strömförsörjning. AD9833 har en strömsparfunktion (SLEEP). Detta minimerar strömförbrukningen genom att stänga av oanvända delar av enheten, till exempel kan DAC stängas av medan utgångsklockan genereras. Utökat temperaturintervall: -6140 till +105 Strömsparfunktion Uppdateringsfrekvens: 25 (maximalt) VOUT maximalt: 0,65 V. Vout minimalt: 38 mV Vout temperaturkoefficient: 200 Högspänningsingång: 1,7-2,8V Lågspänningsingång: 0,5-0,7V Ingångskapacitans: 3pF Arbetstemperaturen är -6140 till +105; Typisk specifikation är 25 Material: kretskort + sensor Färg: Som visas Paket innehåll: 1 x DDS-modul 1 x stiftlist Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
