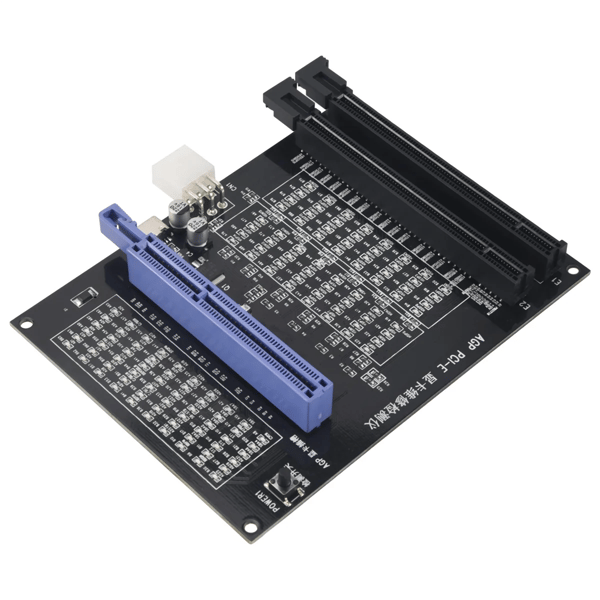

1. AGP, PCI-E-testare används främst för att testa öppen krets och kortslutning av databussen som förbinder datorns bildkortschip CPU och datorns moderkorts PCI till jord.
2. Vid reparation av datorns bildkortsfel som ingen visning, suddig eller instabil visning, är det inte nödvändigt att använda en multimeter för att mäta PCI-bussgränssnittet mellan bildkortets guldfinger och moderkortet en efter en. Denna bildkortstestare kan snabbt upptäcka öppen krets och CPU-kortslutningsfel, med 100% noggrannhet, är ett stående verktyg för reparation av bildkort.
3. Vid reparation av datorns bildkort, om grafikkortet inte visar, skärmen är suddig, etc., kontrollera först utseendet för uppenbara brännmärken, om PCB är uppenbart frånkopplad och om spänningen för varje grupp är normal. Om det är normalt, använd en testare för att ytterligare mäta CPU:n om datakabeln som är ansluten till moderkortets PCI-gränssnitt är normal.
4. Lägg till en 12V strömförsörjning till testaren, sätt in felkortet i motsvarande kortplats, tryck på strömbrytaren i det övre högra hörnet, motsvarande indikator på testaren ska lysa, om den inte lyser eller blinkar, ändras ljusstyrkan avsevärt, eller orsakas av öppen krets eller kortslutning av huvudchipets CPU, använd universalmätaren för att ytterligare bestämma felpunkten. Färg: svart Material: PCB+metall+plast Paketets innehåll: 1 * AGP PCI-E diagnostikkort (Färgen och stilen på grafikkortsplatsen är slumpmässiga, ingen beteckning accepteras) Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
