Funktioner:

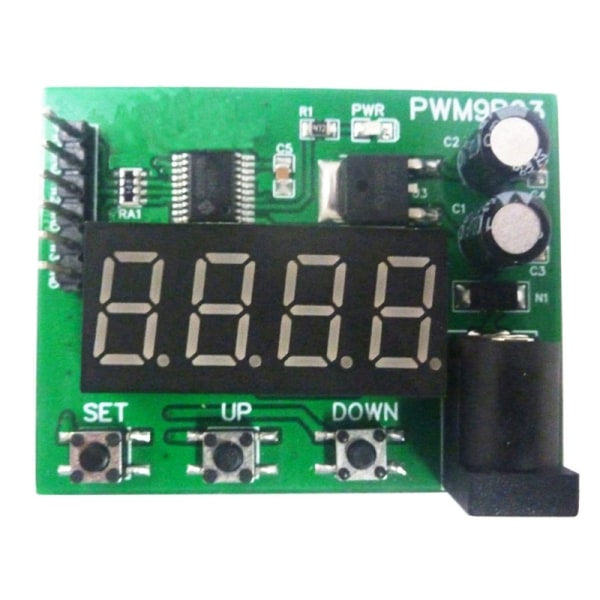

Uppnå exakt kontroll över dina elektroniska projekt med denna 3-kanals PWM-signalmodul.
Använd denna modul i olika applikationer som LED-dimning, motorstyrning och kretstestning.
Med sin minnesfunktion och automatiska utgångsfunktion säkerställer denna modul bekväm och effektiv drift, vilket gör den till ett viktigt tillbehör för alla utvecklingskort.
Återställ produktionsinställningsfunktion: i dynamiska inställningslägen, tryck och håll ner UPP- och NED-knapparna samtidigt för att återställa produktionsinställningen (efter att ha tryckt måste du power av och power på igen, data kommer att uppdateras till standarddata )
Typer av tillämpningsscenarier: Modulen har en mängd olika styrmetoder och arbetslägen, och tre utgångskanaler, som kan möta kraven i olika miljöer.
Specifikationer:
Material: ABS
Längd: Cirka 49 mm/1,93 tum
Arbetsspänning: DC6-24V
Arbetsström: DC12-30MA
3 oberoende knappar: används för att set in frekvens, arbetscykel, arbetsstatus, etc.; Stöd lång tryckning, kort tryckning, enkel användning och olika funktioner.
3-kanalers PWM-utgång: PWM-signalen kan set in frekvens respektive arbetscykel.
PWM-signalnivå: 5VTTL-nivå
PWM-signallastkapacitet: <20mA
Utgångsfrekvensnoggrannhet: 0,6 % (10-30 grader Celsius)
Högfrekvensområden: 20HZ ~ 1MHZ, arbetscykel 0-100 %
Automatisk utgångsfunktion: Om det inte görs någon åtgärd under 36 sekunder, kommer den senast set informationen att registreras automatiskt, och det dynamiska inställningsläget kommer att avslutas.
Realtidsuppdateringsfunktion: Under den dynamiska inställningsfunktionen kan du ansluta ett oscilloskop för att förstå den set frekvensen och arbetscykeln när som helst och mata ut den exakta frekvensen eller arbetscykeln.
Notera:
Tillåt 1-2 cm fel på grund av manuell mätning, se till att du inte har något emot det innan du beställer.
På grund av skillnaden mellan olika bildskärmar kan bilden kanske inte reflektera objektets faktiska färg.
Förpackningen innehåller:
1xSignalgenerator
