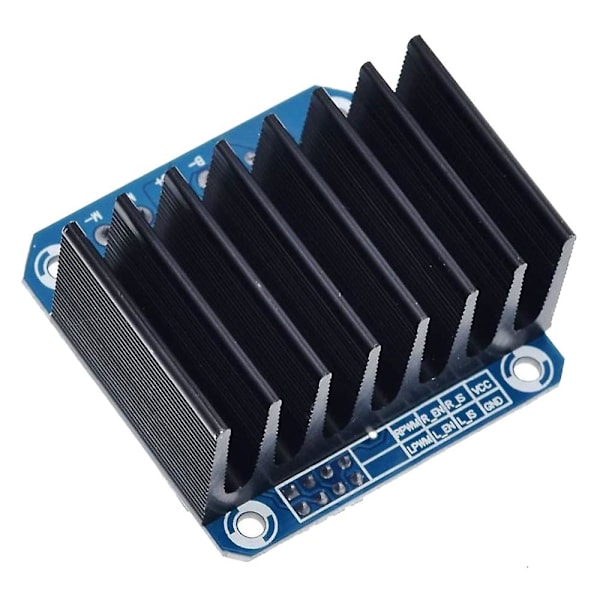

5V isolering med MCU, och effektivt MCU; 5V strömindikator ombord.

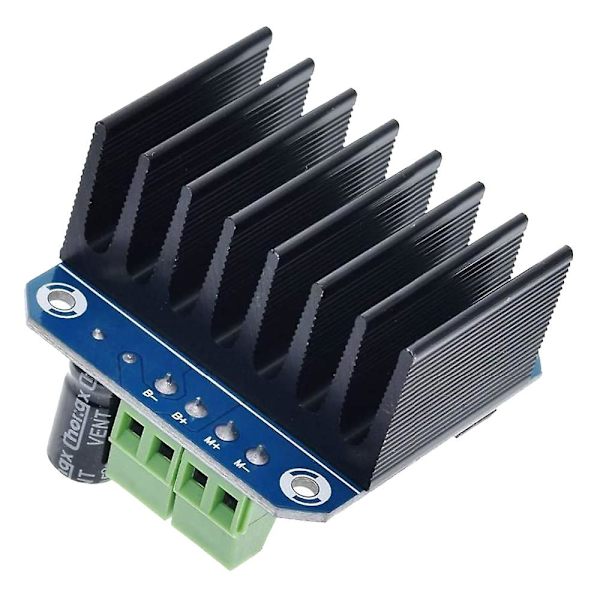

Spänningsindikering för motordrivarens utgångsände; kan löda kylfläns.

Behöver bara fyra linjer från MCU till drivmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V strömförsörjning (kan delas med MCU 5 V).

för att vända motorn framåt, två PWM-ingångsfrekvens upp till 25kHZ; två värme passerar genom en felsignalutgång.

Isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-strömförsörjningen; matningsspänningen 5,5V till 27V.

Ingångsspänning: 6V-27V

Maximal ström: 43A

Ingångsnivå: 3,3-5V

Kontroll: PWM eller nivå

Drift: 0-100%

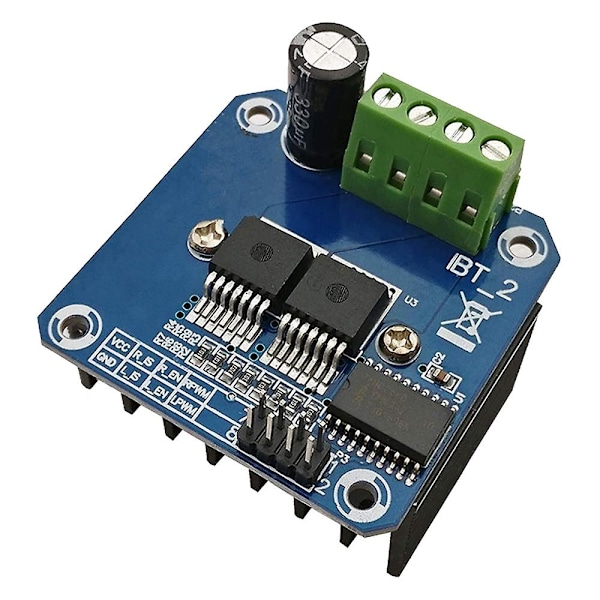

Ingångsport:

1.RPWM: framåtnivå eller PWM-signalingång, aktiv hög

2.LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög

3.R_EN: framåtdrivningsaktiveringsingång, hög nivå aktivering, låg nivå avstängning

4.L_EN: Omvänd drivaktiveringsingång, hög nivå aktivering, låg nivå avstängning

5.R_IS: framåtdrivningsström larmutgång

6.L_IS: Omvänd drivström larmutgång

7.VCC: +5 V strömförsörjningsutgång, 5V strömförsörjningsanslutning med mikrokontrollern

8.GND: signal gemensam låg ände

Färg:Foto Färg

Material: ABS

Storlek: 5 x 5 x 3cm

Paketinnehåll:

1 x Motordrivarmodul

Endast ovanstående paketinnehåll, andra ingår inte.
