5V isolering med MCU, och effektiv MCU; 5V strömindikator på kretskortet.

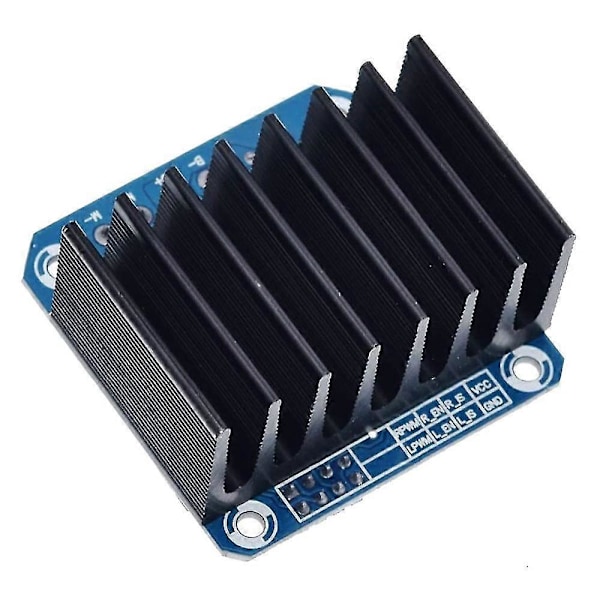

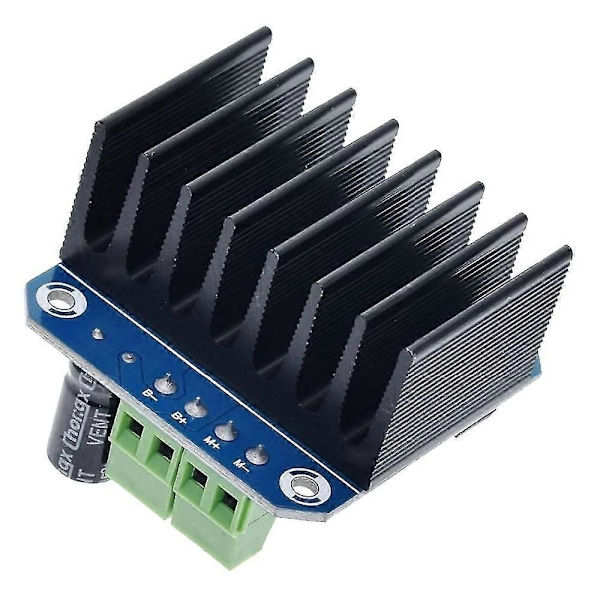

Spänningsindikering av motorstyrmodulens utgång; kan löda kylfläns.

Behöver bara fyra ledningar från MCU till styrmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V strömförsörjning (kan delas med MCU 5 V).

för att vända motorn framåt, två PWM-ingångsfrekvenser upp till 25kHZ; två värmeöverföringar genom en felsignalutgång.

Isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen; spänningsförsörjningen 5,5V till 27V.



Ingångsspänning: 6V-27V

Maximal ström: 43A

Ingångsnivå: 3,3-5V

Kontroll: PWM eller nivå

Arbetscykel: 0-100%

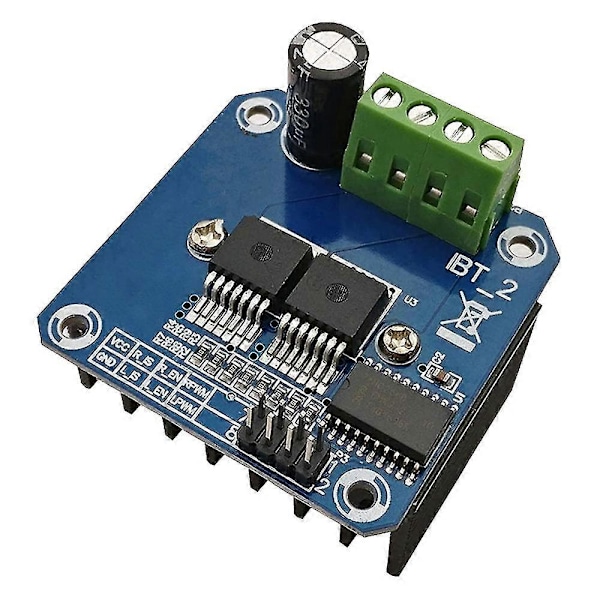

Ingångsport:

1.RPWM: framåtriktad nivå eller PWM-signalinmatning, aktiv hög

2.LPWM: Omvänd nivå eller PWM-signalinmatning, aktiv hög

3.R_EN: framåtriktad drivningsaktiveringsinmatning, hög nivå aktiverad, låg nivå avstängd

4.L_EN: Omvänd drivningsaktiveringsinmatning, hög nivå aktiverad, låg nivå avstängd

5.R_IS: framåtriktad drivströmvarningsutgång

6.L_IS: Omvänd drivströmvarningsutgång

7.VCC: +5 V strömutgång, 5V strömförsörjningsanslutning med mikrokontrollern

8.GND: signal gemensam låg ände

Färg: Fotofärg

Material: ABS

Storlek: 5 x 5 x 3cm



Paketinnehåll:

1 x Motorstyrmodul



Endast ovanstående paketinnehåll, andra ingår inte.

Obs: Ljus och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
