1. För Tang Nano 9K är ett kompakt utvecklingskort baserat på Gowin GW1NR-9 FPGA-chip.
2. Det är -kompatibel kontakt, RGB-skärmkontakt, SPI-skärmkontakt, SPI FLASH och 6 lysdioder gör det möjligt för användare att enkelt och snabbt utföra FPGA-verifiering, RISC-V soft core-verifiering och funktionell prototypsverifiering.
3. De 8640 LUT4-logikenheterna som ägs av GW1NR-9 kan inte bara användas för att designa olika komplexa logikkretsar, utan kan också köra en komplett PicoRV soft core, vilket uppfyller användarnas olika behov av att lära sig FPGA, verifiera soft core och fördjupad design.
4. För Tang Nano 9K är utvecklat med Gowin Yunyuan-programvaran IDE. Det stöder allmänt hårdvarubeskrivningsspråk och kan snabbt realisera relaterat arbete som att anropa IP-kärna, kodsyntes, placering och routing och generering av bitströmsfiler i FPGA-utvecklingsprocessen.
5. Det inbyggda BL702-chippet för Tang Nano9K-utvecklingskortet tillhandahåller USB-JTAG-nedladdning och USB-UART-felsökningsfunktioner för GW1NR-9. Användare behöver bara använda USB-C-kabeln för att ansluta utvecklingskortet till datorn för att slutföra nedladdningsoperationen, utan att behöva köpa en extra nedladdare och krånglig kabeldragning.

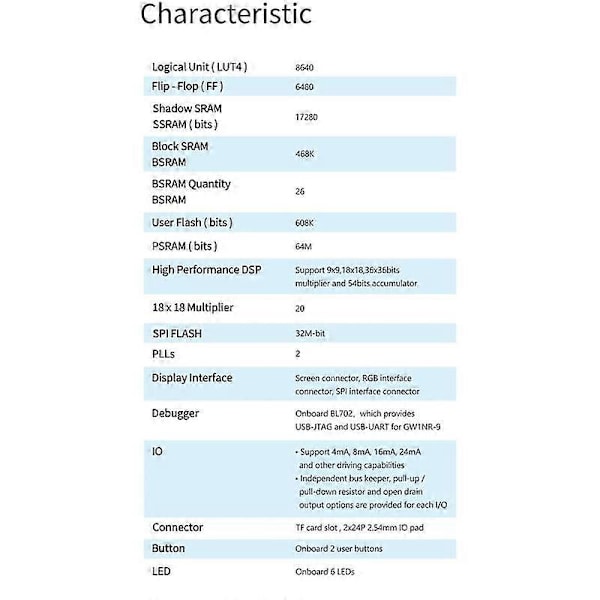

Kärnkonfiguration:
Logiska enheter (LUT4): 8640
Register (FF): 6480
Distribuerat statiskt slumpmässigt åtkomstminne SSRAM (bitar): 17280
Block statiskt slumpmässigt åtkomstminne B-SRAM (bitar): 468K
Antalet block statiskt slumpmässigt åtkomstminne BSRAM (st): 26
Användarflashminne (bitar): 608K
PSRAM (bitar): 64M
Högpresterande DSP-modul: stöder 9X9, 18X18, 36X36bit multiplikation och 54bit ackumulator
Multiplikator (18x18 Multiplikator): 20
SPI FLASH: 32m-bit
Flexibla PLL-resurser: 2 Phase Locked Loops (PLLs)

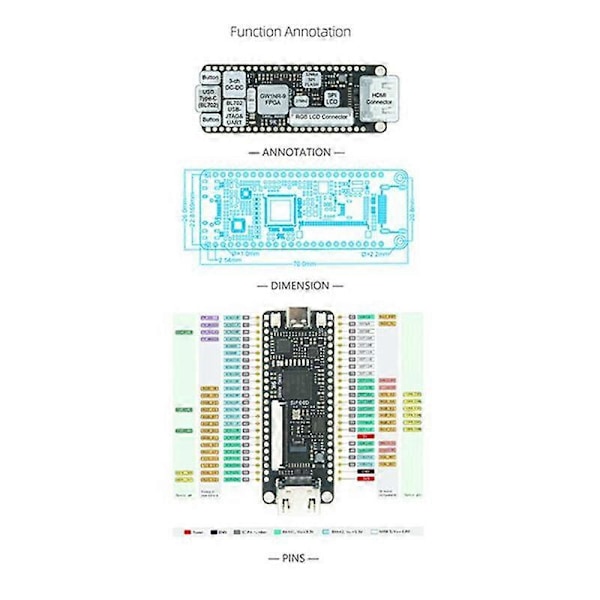

Skärmgränssnitt: -kompatibelt gränssnitt, SPI-skärmgränssnitt och RGB-skärmgränssnitt
Debugger: Inbyggt BL702-chip, som tillhandahåller USB-JTAG-nedladdning och USB-UART seriell portutskriftsfunktioner för GW1NR-9
IO: Stöd för 4mA, 8mA, 16mA, 24mA och andra drivenhetskapaciteter; tillhandahåll Bus Keeper, pull-up/pull-down-motstånd och Open Drain-utgångsalternativ för varje I/O
Kontakt: TF-kortshållare, 2*24P 2,54 mm stiftlistplatta
Knappar: 2 användarprogrammerbara knappar
Lysdioder: 6 programmerbara lysdioder ombord
Produktstorlek: 70 x 26 mm
färg: Svart
Material: PCB+Metall

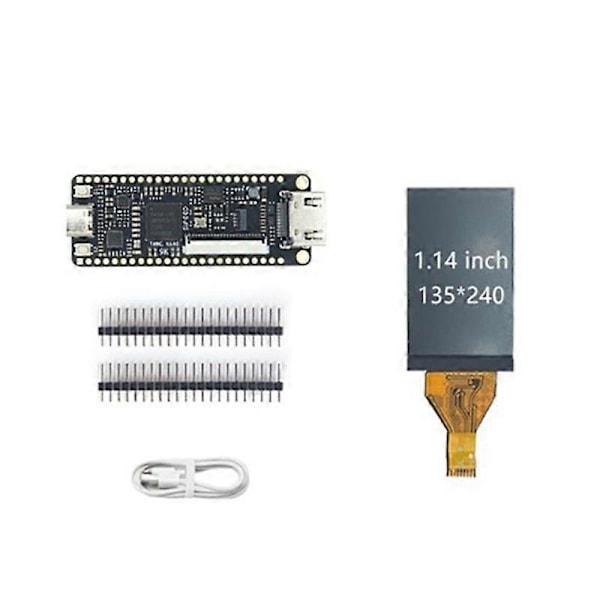

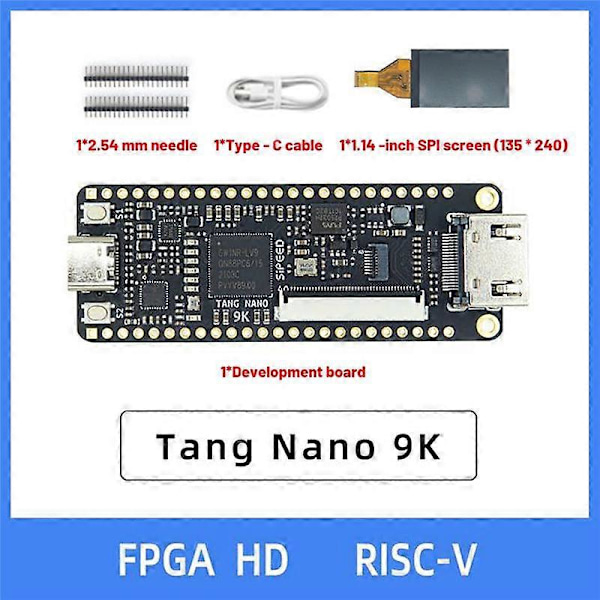

Paket innehåll:
1 x utvecklingskort
2 x 2,54 stiftlist
1 x Datakabel
1 x 1,14 SPI-skärm

Endast ovanstående paketinnehåll, andra produkter ingår inte.
