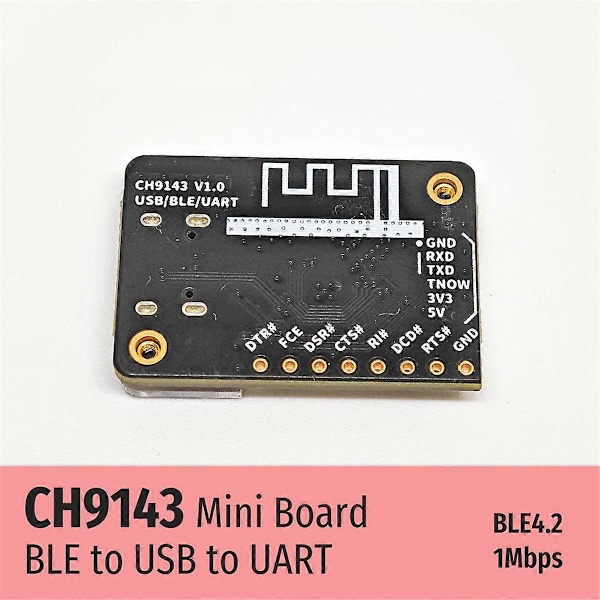

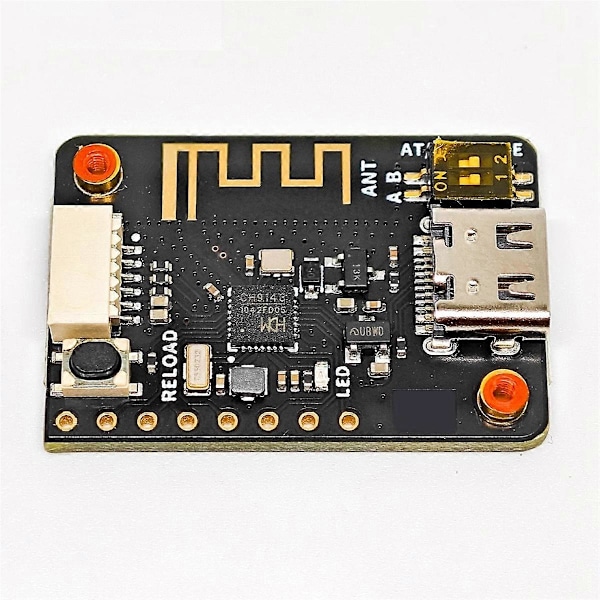

CH9143 är ett trevägschip för BLE/UART/USB som möjliggör dataöverföring mellan Bluetooth, USB och seriella portar. Bluetooth stöder värdläge, slavläge och integrerat master-slav-läge, och Bluetooth-kommunikation och parametrar kan konfigureras under slavläge och integrerat master-slav-läge, med stöd för BLE4.2.

Den seriella porten stöder AT-kommandokonfiguration, stöder MODEM-kontaktsignal och har en maximal överföringshastighet på 1 Mbps. Samtidigt kan den realisera online-felsökning eller dataövervakning mellan datorns USB-gränssnitt, seriell port och Bluetooth.

USB och BLE virtuell seriell portteknik, datorsidan tillhandahåller en virtuell seriell portdrivrutin, som skyddar underliggande tekniska detaljer för Bluetooth och USB, ingen sekundär utveckling, det vill säga kompatibel med konventionella seriella portapplikationer och seriella felsökningsverktyg, uppnår snabbt tre \"seriella port\"-överföringar till varandra.



Dataöverföring mellan BLE, USB och UART.

BLE stöder slavläge, masterläge och master-slav-läge.

USB- och BLE-drivrutin för virtuell seriell port tillhandahålls för PC-sidan.

Kompatibel med befintlig seriell portprogramvara och verktyg, utan att någon sekundär utveckling krävs.

Stöder Bluetooth-värdanslutning i Windows/Linux/Android/iOS och andra system.

2 drivrutinslägen för seriell port: Leverantörsdrivrutinsläge och installationsfritt USB-CDC-drivrutinsläge.

100 m BLE-överföringsavstånd.

Justerbara 8 positioner för BLE TX-effekt.

Stöder BLE-överföringskonfiguration och seriell AT-kommandokonfiguration.

Maximal överföringshastighet för seriell port är 1 Mbps.

Seriell port stöder MODEM-signaler: RTS, DTR, DCD, RI, DSR och CTS.

Seriell port stöder 5/6/7/8 databitar och 1/2 stoppbitar.

Seriell port stöder udda, jämna, ingen paritet, space 0 och mark 1.

Full-speed USB-enhetsgränssnitt, USB V2.0-kompatibelt.

Färg: Svart

Material: PCB+elektroniska komponenter

Olika partier kan ha olika utseende, vilket inte påverkar användningen.
