Funktioner:
1. Arbetsspänningen är DC 12V.
2. Standbyström (alla reläer stängda) är 11MA, 1 relä öppet 40MA, 2
reläer öppna 67MA, 3 reläer öppna 95MA, 4 reläer öppna 121MA, 5 reläer öppna 147MA,
6 reläer öppna 173MA, 7 reläer öppna 198MA, 8 reläer öppna 222MA...
3. 6 Kommandon: \"Öppna\", \"Stäng\",
\"Momentan\", \"Självlåsande\", \"Interlock\" och \"Fördröjning\".
4. MODBUS RTU kommandokontrollläge, den maximala fördröjningen är 255 sekunder.
5. MODBUS-kommandon kan göras seriellt via HyperTerminal (seriell assistent) eller
\"Modbus Poll\".

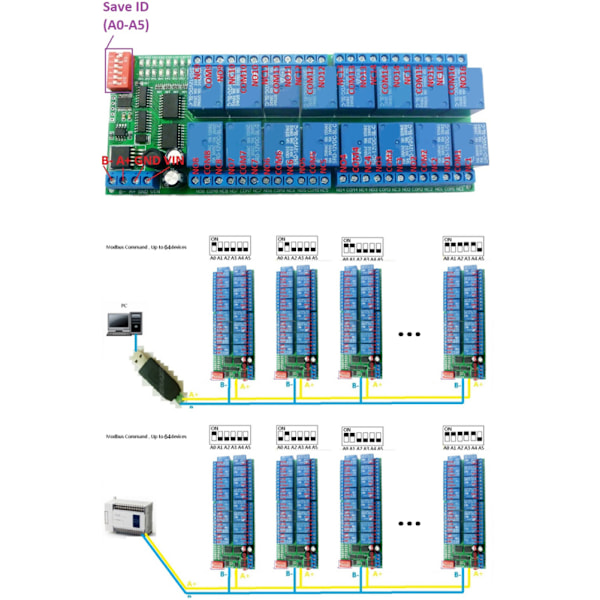

6. Under MODBUS-kommandoläget kan denna relämodul stödja upp till
64 enheter parallellt.
Specifikation:
Arbetsspänning:
DC 12V
Standbyström:
11MA
Maximal belastning:
10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC
Storlek:
Ca. 17*6.5*2cm / 6.7*2.5*0.8in
Vikt:
Ca. 224g/7.9oz
Typiska applikationer:
MODBUS
kommandoläge (HEX), du kan styra på olika sätt:
Seriell Hyper Terminal Control (måste manuellt lägga till CRC), Modbus Poll
programvarukontroll (programvaran lägger automatiskt till CRC), PLC eller MCU process
kontroll
.

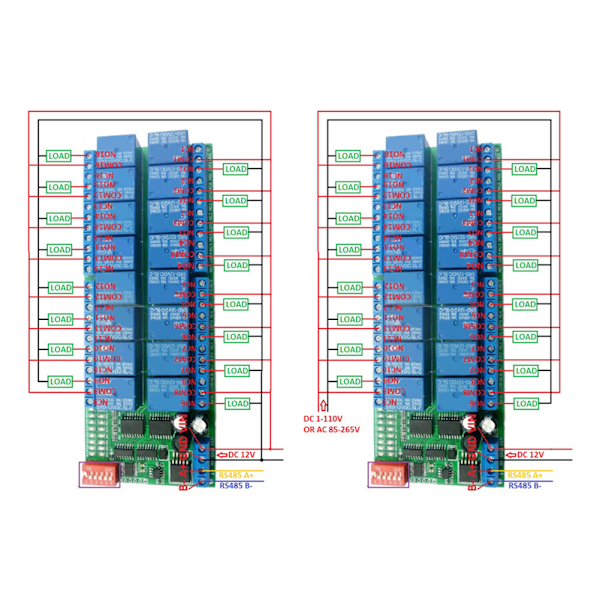

Kopplingsschema:
1. DC
12V styrkrets, kopplingsschema nedan. \"LOAD\" kan vara kamera, LED
lampor, fläktar, motorer och annan DC 12V utrustning.
2. DC 1-100V eller AC 85-265V styrkrets, kopplingsschema nedan (Obs: Om inte DC 12V
belastning, behövs en annan DC 12V strömförsörjning). \"LOAD\" kan vara LED-lampor,
fläktar, motorer Lampor, lysrör, solvärmare och annan DC AC
utrustning.
Paketlista:
1 * 16
Kanal RS485 Relä
