1. Ett integrerat kretschip designat för ljudnivåtestning, innehållande kvadratroten av det dynamiska indexkomprimeringskretsen (till exempel: inmatning 1V, 1V; inmatning 4V, 2V; inmatning 9V, 3V).

2. Ta hänsyn till den måttliga svängningen av den dynamiska och precisionsindikatorpekaren för att undvika situationen där den lilla signalpekaren inte rör sig och den stora signalpekaren rör botten.

3. Ingen oberoende strömförsörjning krävs, och strömförsörjningen dras direkt från den ursprungliga komponenten.

4. Jämfört med TA7318P/TA7332P reduceras transformatorkostnaden, utrymmet som upptas i chassit är mindre och installationen är bekvämare och mer flexibel.

5. Lägg till ett lågpassfilterkrets för att filtrera bort högfrekvent störning, lämplig för strömförsörjning i tuffa miljöer (t.ex. billjudsystem). Utgångskänsligheten är justerbar och lämplig för olika specifikationer av instrument.

6. Den vanligaste 12VDC-strömförsörjningen är bekväm att använda på fordonsmonterad utrustning och PC-datorer.

7. Med strömförsörjningsomvändningsskydd. Ge ström-på-pekarskydd för ström-på-pekarsätet för att förlänga instrumentets livslängd.

8. Använd 0,5W metallfilmsmotstånd med stor effektreserv för att säkerställa långsiktig tillförlitlig och stabil drift.

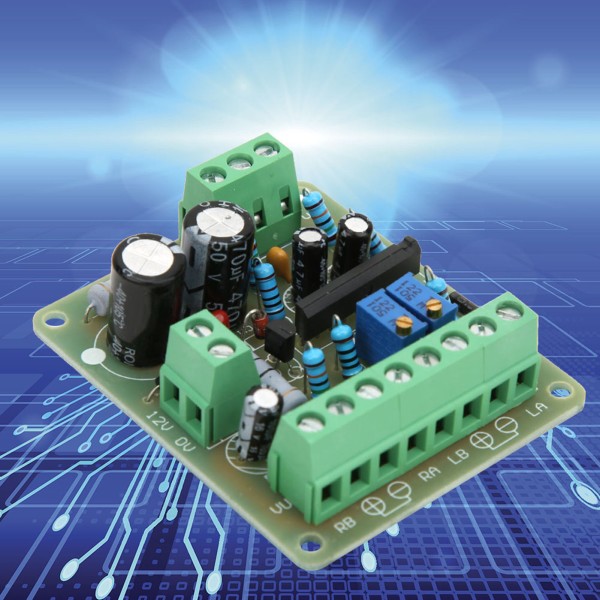

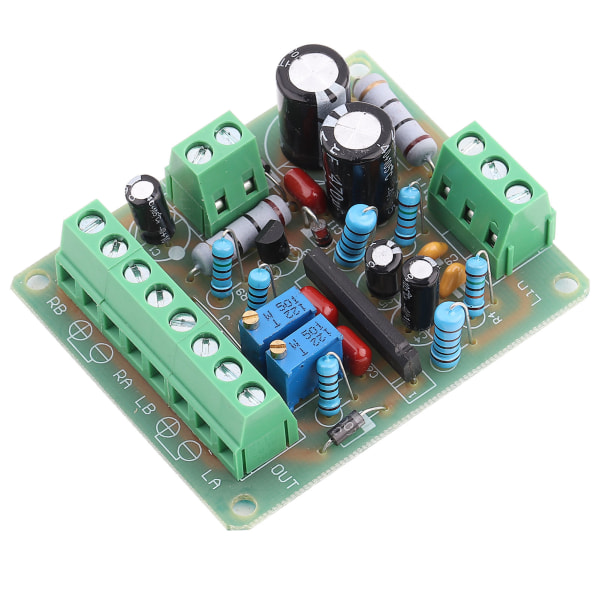

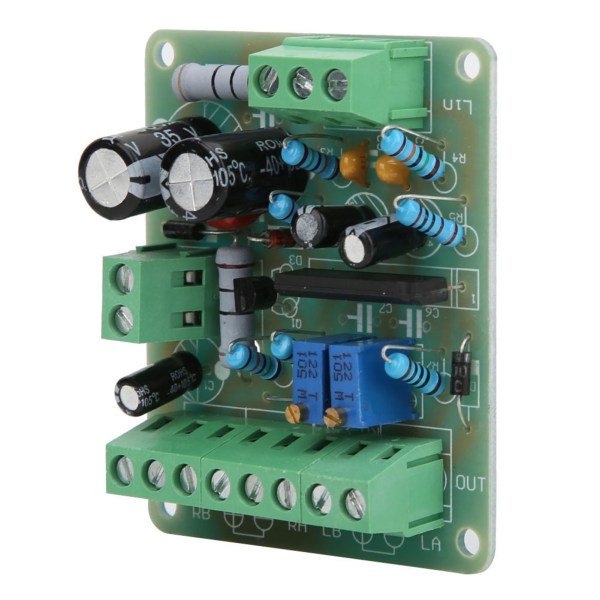

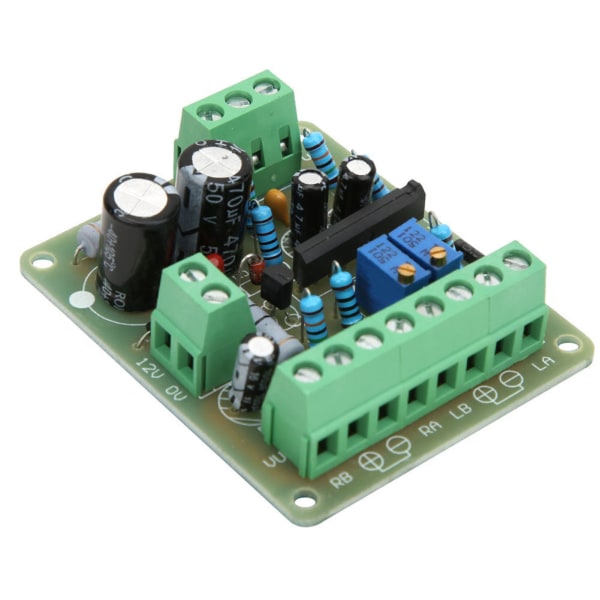

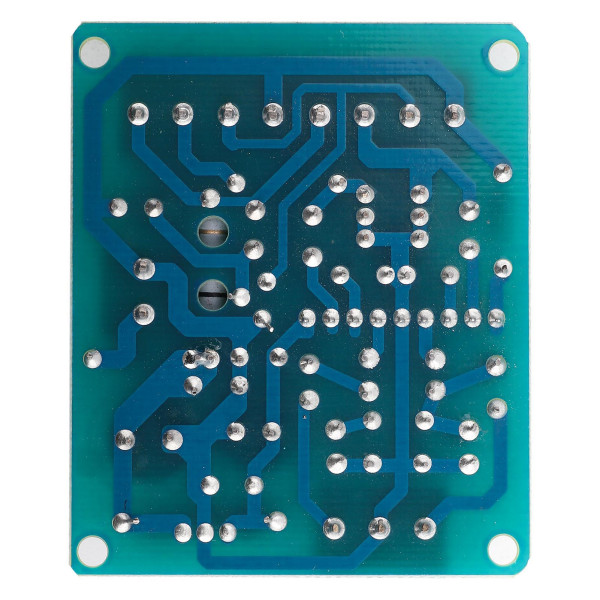

Projekttyp: VU-mätare drivkort DB-ljudnivåmätare

Ingångskänslighet: 400Hz ingångsljudsignal, använd 8025B digital multimeterområde för att mäta AC mV, ingång: 97mV, 39 nivåer till +3dB position.

Strömförsörjningsspänning: DC12V 0.12A

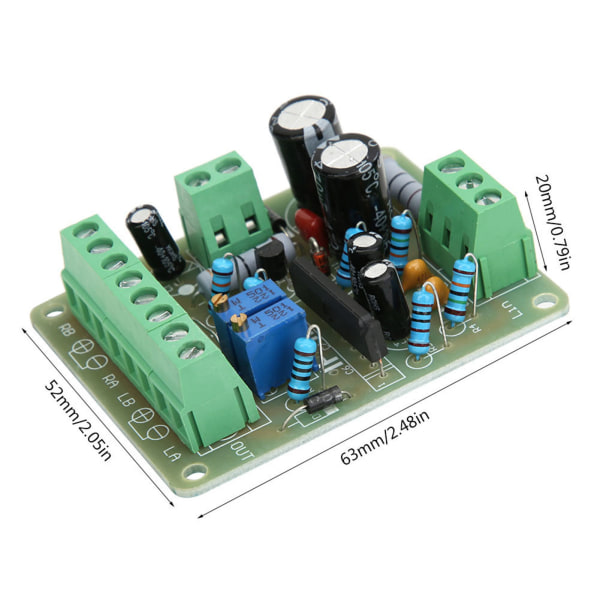

PCB-storlek: 63x52x20mm/2.48x2.05x0.79in

Bakgrundsbelysningsströmförsörjningsklämma: DCl0 till 12V 50MA tillgänglig. Liten glödlampsströmförsörjning.

Driv VU-mätare och nivåmätarens känslighet: Det rekommenderas att använda 500uA känslighet och 630 ohm motstånd. Dämpningseffekten är bäst just nu. Dämpningseffekten för andra specifikationer av nivåmätare kommer att vara annorlunda och behöver ytterligare justering. Strömförsörjningsspänningen måste strikt garanteras vara 12VDC. Även om den kan fungera under en kort tid kommer skyddskretsen att brinna ut över tid.

Bruksanvisning:

1. Ingångsdel:

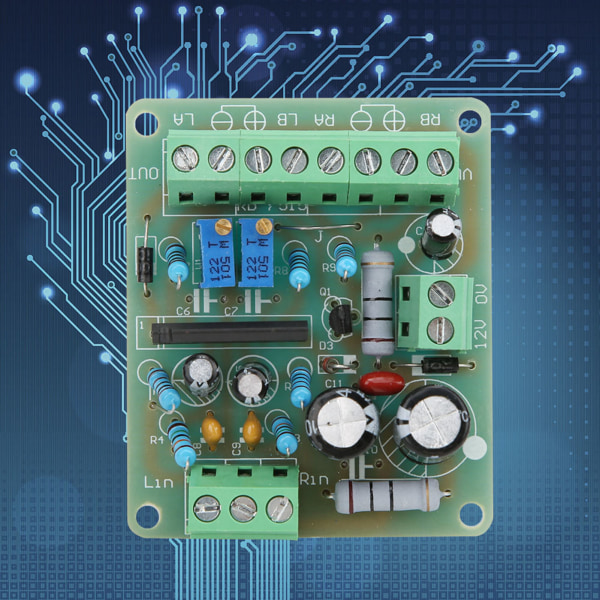

Lin, 0, Rin är ljudsignalingångsklämmor, anslutna till vänster och höger kanal CD-ljudutgång. Eller anslut utgångsklämman till den första ingångsklämman i valsteget, den förra ska aldrig anslutas till utgångsstegets utgång eller volymkontroll.

2. Utgångsdel:

Klämmorna \"+\" och \"-\" på de två VU-mätarsidorna används som utgångar och är anslutna till klämmorna \"+\" och \"-\" på de två nivåmätarna respektive.

Rekommenderad känslighet för drivande nivåmätare: DC 100uA till 500uA. Högst 1mA. Den 2500ohm blå 3296-seriepotentiometern på kortet kan justera känsligheten för de två mätarna respektive. Känsligheten ökar iursriktning. LA och LB är bakgrundsbelysningsströmförsörjningsklämmor, och RA och RB är en annan uppsättning bakgrundsbelysningsströmförsörjningsklämmor.

Packlista:

1 x VU-mätare drivkort DB-ljudnivåmätare

Paketvikt: cirka 100 gram.
