Beskrivning:
Arbetsspänning: DC 5-12V (5V 6V 9V 12V)
Arbetsström: 5V, framåt 4mA, bakåt: 36mA;
12V, framåt 6mA, bakåt: 44mA
Lastspänning: DC 1-48V eller AC 85-265V
Lastström: Max 2A
Framåt maximal tid: 5000 sekunder, 0,1 sekunders steg
Bakåt maximal tid: 5000 sekunder, 0,1 sekunders steg
Storlek: 54*22*15mm / 2.12*0.87*0.59in
Vikt: Ca 15g

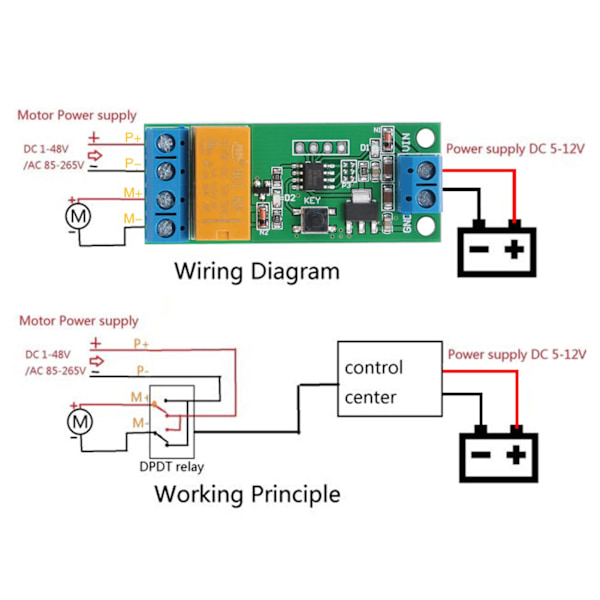

Hur man använder:
VIN ansluten till den positiva sidan av strömförsörjningen, GND ansluten till den negativa sidan av strömförsörjningen;
P+ ansluten till den positiva sidan av motorns strömförsörjning, P- ansluten till den negativa sidan av motorns strömförsörjning;
M + & M- ansluten till båda ändarna av motorn
Efter ström, blinkar D1 3 gånger, D2 av, M+ utgång positiv, M- utgång negativ, motor framåt; Efter en tidsfördröjning T1, D2 på, M+ utgång negativ, M- utgång positiv, motor bakåt; Efter en tidsfördröjning T2, D2 av, M+ utgång positiv, M- utgång negativ, motor framåt; Och så vidare.
T1: Motorns framåtfördröjningstid, standard 0,1-5000 sekunder justerbar (steg 0,1 sekunder)
T2: Motorns bakåtfördröjningstid, standard 0,1-5000 sekunder justerbar (steg 0,1 sekunder)
Med \"Flera tidsval\" inställning, är den maximala fördröjningen upp till 40 000 sekunder
Hur man ställer in
U
p:
Efter påslagning blinkar D1 3 gånger, gå in i \"arbetsläge\"
D2 på Bakåt, D2 av Framåt
Håll ner knappen i 2 sekunder, D1 på, gå in i \"inställningsläge\"
D2 av, Det är framåt \"inställningsläge\"
I framåt \"inställningsläge\", tryck kontinuerligt på KEY två gånger, D1 av, gå in i \"Standby-timerläge\"
I \"Standby-timerläge\", tryck på KEY för att starta tidtagning (gå in i \"Tidsläge\")
D1 blinkar betyder att det är tidtagning (\"Tidsläge\")
Tryck på KEY igen för att stoppa klockan (avsluta \"Tidsläge\")
D1 blinkande tid är framåtförloppet (T1)
Håll ner knappen i 2 sekunder, D2 på, gå in i Bakåt \"inställningsläge\"
I Bakåt \"inställningsläge\", tryck kontinuerligt på knappen två gånger, D1 av, gå in i \"Standby-timerläge\"
I \"Standby-timerläge\", tryck på KEY för att starta tidtagning (gå in i \"Tidsläge\")
D1 blinkar betyder att det är tidtagning (\"Tidsläge\")
Tryck på KEY igen för att stoppa klockan (avsluta \"Tidsläge\")
D1 blinkande tid är Bakåtförloppet (T2)
Hittills är framåtförloppet (T1) och bakåtförloppet (T2) inställt
Slå på igen i \"arbetsläge\"
Obs:

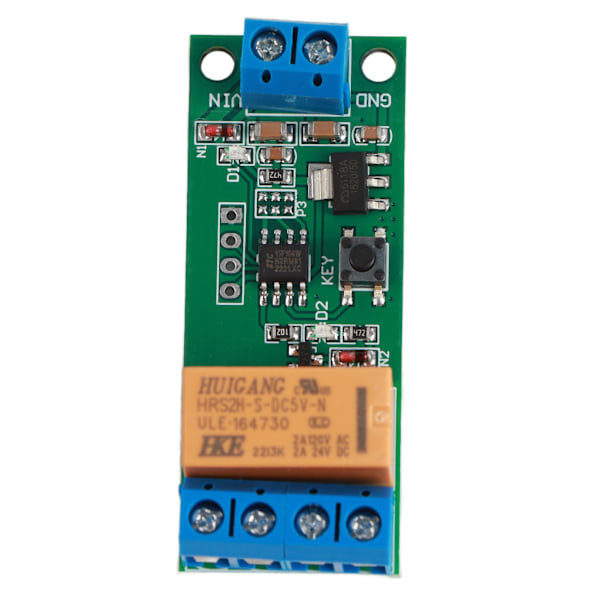

Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
.
