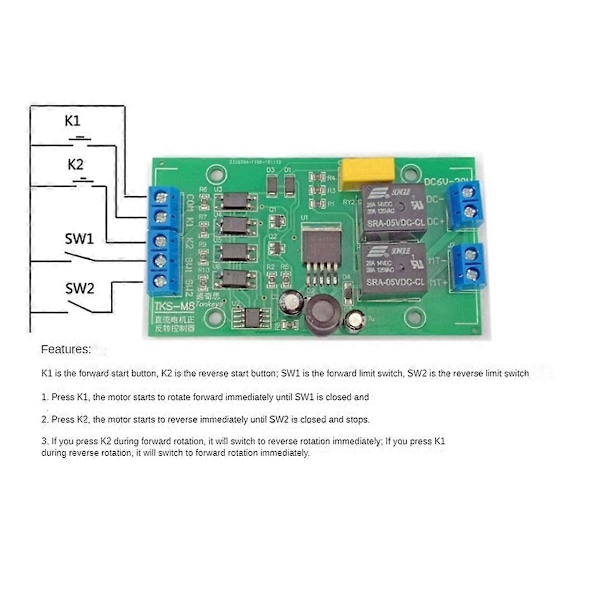

1. Vad är PO-versionerna? PO är självlåsande läge. Till exempel, när den externa framåtbrytaren (K1) trycks in, kommer motorn omedelbart att rotera framåt. Vid denna tidpunkt kommer brytaren att släppas omedelbart, och motorn kommer fortfarande att fortsätta rotera framåt. Den kommer inte att stanna förrän den stöter på bakåtrotationssignalen (K2) eller framåtrotationsstoppsignalen (SW1).

2. Vilka är kraven för signalen, kan sensorn anslutas? Signalen är aktiv låg, det kan vara en tretrådssensor (NPN-NO typ), K1 K2 Sw1 SW2 är fortfarande denna specifikation.

3. Vad är gränssignalen? Gränssignalen kan också kallas en stoppsignal. Gränssignalen är triggertyp och nivåaktiverad. Till exempel, om en kort gränssignal påträffas under framåtrotation, kommer den att stanna, även om gränssignalen försvinner, kommer den fortfarande att stanna. Framåtrotationssignalen måste startas om för att köra framåt igen.

4. Vad är ingångs- och utgångsspänningen? Ingångsspänningsområdet för TKS-M8 är 4v-40v, men för pålitlig drift rekommenderas det att använda den i intervallet 6V-36V. Utgångsmotorn är densamma som ingångsspänningen.



Arbetsspänning: bred spänning DC4V-40V

Modulens strömförbrukning: 0,6W (utan lastmotor), statisk 0,1W

Signalingång: aktiv låg nivå, ingången är den negativa polen på optokopplaren. När spänningen är lägre än 2V anses det att det finns en signal

Responshastighet: K1 K2 är 20mS, SW1 SW2 är 50mS

Utgångsström: 20A

Åtgärdslivslängd: 150 000 gånger

PO/Standardversion: Efter en kort trigger kommer motorn att fortsätta att gå tills den stöter på en gräns- eller kommuteringssignal

Färg: Grön

Material: PCB

Storlek: 83x46x20mm



Paketets innehåll:

1 * P0 Framåt/bakåtregulator



Endast ovanstående paketinnehåll, andra produkter ingår inte.
