Beskrivning

EG8010 är en digital, funktionellt mycket bra bringar sin egen döda-tidskontroll av ren sinusvåginvertergeneratorchip, används i tvåstegs DC-DC-AC effektomvandlingsstruktur eller enstegs DC-AC effektfrekvenstransformator Boost-arkitektur, en extern 12MHz kristalloscillator, för att uppnå hög precision, och harmonisk distorsion är mycket liten, 50Hz eller 60Hz ren sinusvåginverter ASIC.

Chippet använder CMOS-teknik, den interna integrationen av SPWM-sinusgenerator, döda-tidskontrollkrets, multiplikationsfaktorn, mjukstartskrets, skyddskrets, RS232 seriell kommunikationsgränssnitt och en seriell LCD-drivrutinsmodul 1602 funktioner.

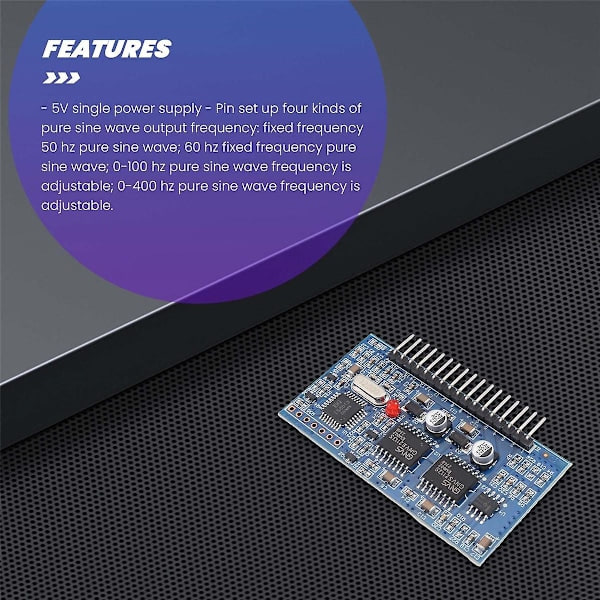

Funktioner: - 5V enkel strömförsörjning - Stiftinställning fyra typer av ren sinusvågutgångsfrekvens: fast frekvens 50 hz ren sinusvåg; 60 hz fast frekvens ren sinusvåg; 0-100 hz ren sinusvågfrekvens är justerbar; 0-400 hz ren sinusvågfrekvens är justerbar.

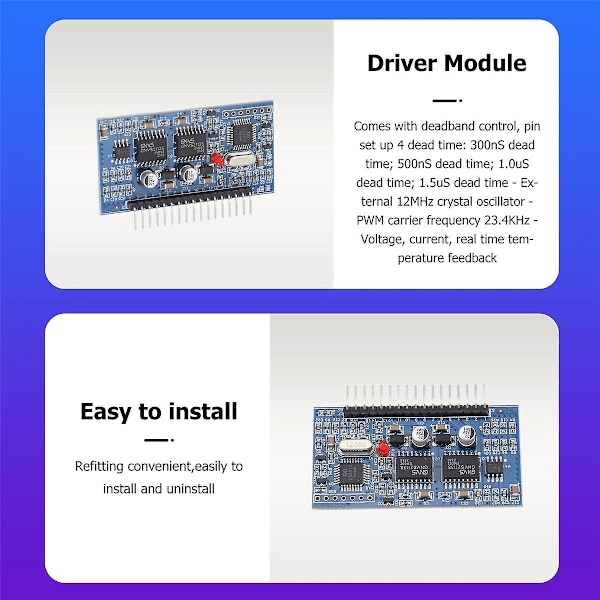

Unipolär och bipolär modulering - Levereras med dödbandskontroll, stiftinställning 4 döda tid: 300nS döda tid; 500nS döda tid; 1.0uS döda tid; 1.5uS döda tid - Extern 12MHz kristalloscillator - PWM-bärfrekvens 23.4KHz - Spänning, ström, realtidstemperaturåterkoppling



Överspänning, underspänning, överström och överhettningsskydd - Mjukstartsläge stiftinställning svarstiden på 1S

Seriell kommunikation för att ställa in utspänningen, frekvensen och andra parametrar Externa

Extern seriell port 128 x 32 LCD-modul 1602 visar spänningen, frekvensen, temperaturen och den elektriska strömmen hos invertern och annan information;

Applikationer: - Enfas ren sinusvåginverter - PV-inverter - Vindkraftinverter - Avbrottsfri strömförsörjning UPS-system - Digitalt generatorsystem - IF-effekt - Enfas motorvarvtalsregulator - Enfasinverter - Sinusvågdämpare - Sinusvågregulator -

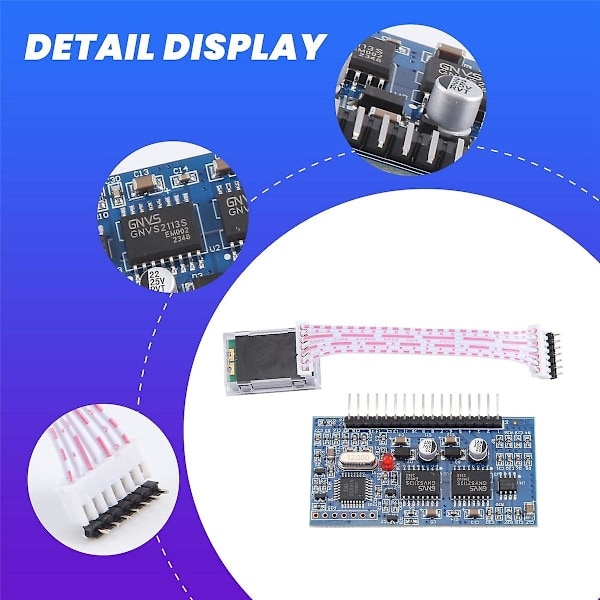

Sinusvåggenerator LCD-beskrivning: Observera: LCD innehåller inte kabel Vid användning av LCD,Anslutning EGS002 drivrutinkort och LCD-kabel måste använda skärmad kabel, annars.Inverter, högspännings-högströmsmiljö kommer att allvarligt störa driften

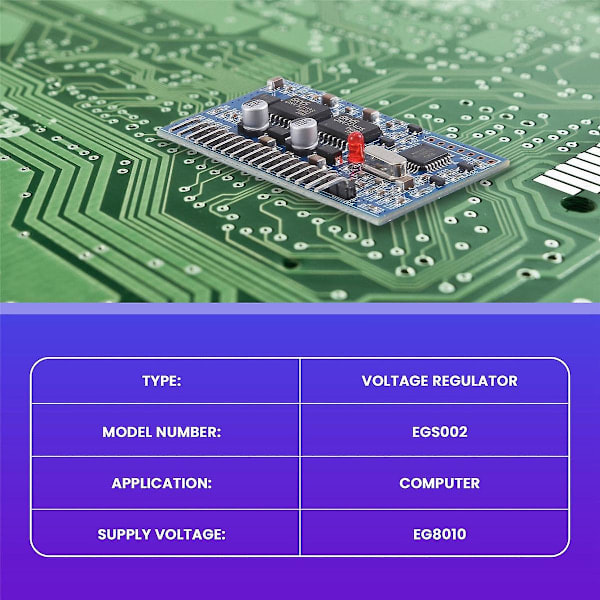

Typ: Spänningsregulator

Modellnummer: EGS002

Applikation: Dator

Matningsspänning: EG8010

Färg: blå

Material: plast



Paketinnehåll:

1 * Modul

1 * LCD



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
