SimpleFOCMini DC borstlös motordrivrutinskort använder DRV8313-chippet.
DRV8313 tillhandahåller tre oberoende styrbara halv-H-bryggdrivrutiner, huvudsakligen använda för att driva borstlösa DC-motorer.
Endast styrsignalen och motorns UVW trefaslinje behöver anslutas för att styra motorrotationen.
SPWM- och SPVMW-kontrollalgoritmer stöds, men den traditionella 6-stegs kommuteringskontrollalgoritmen stöds inte.
För simpleFOC kan användas snabbt och .
Pin
Vänster terminal är insignalen från mikrokontrollern, och den högra terminalen är ansluten till den 3-fasiga borstlösa motorn.
Kontrollläge:
Här används för utvecklingskortet för kontroll
Installera Slimple FOC-biblioteket i för IDE
Klistra in följande kod i IDE: Drivrutinstestkod
Observera att pin-definitionen har ändrats till pinout för simple foc mini drivrutinskortet och för utvecklingskortet.
Klicka på uppladdningsknappen för att kompilera och ladda ner programmet till för utvecklingskortet.
Slå på serieövervakaren i IDE och mata in T6.28, den borstlösa motorn kan roteras.
Produktparametrar:
1. Ingångsspänning: 8~30V
2. Maximal utgångsström per kanal: 2,5A
3. Inbyggd 3,3V LDO-utgång, maximal ström 10mA
4. Ingångsstyrsignal kompatibel med 3,3V och 5V.
5. Stödjer SPWM- och SPVMW-kontrollalgoritmer
6. Kraftfullt bibliotek, snabbt att komma igång.

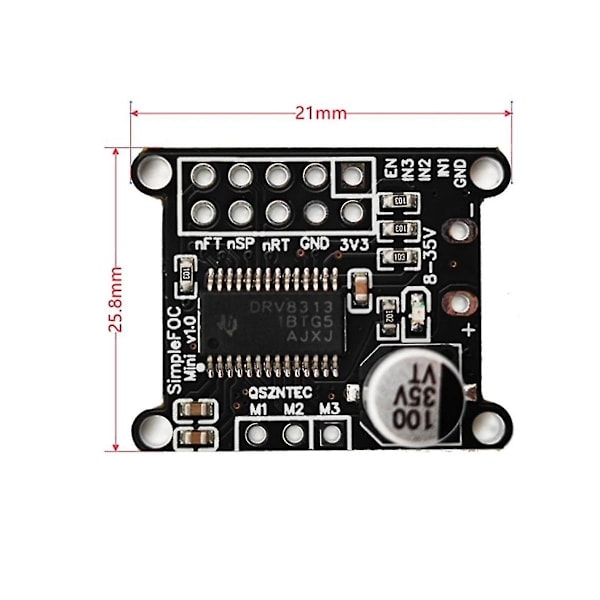

7. Kortstorlek: 25,8 x 21mm
färg: Som visas
Material: PC+metall
Paketets innehåll:

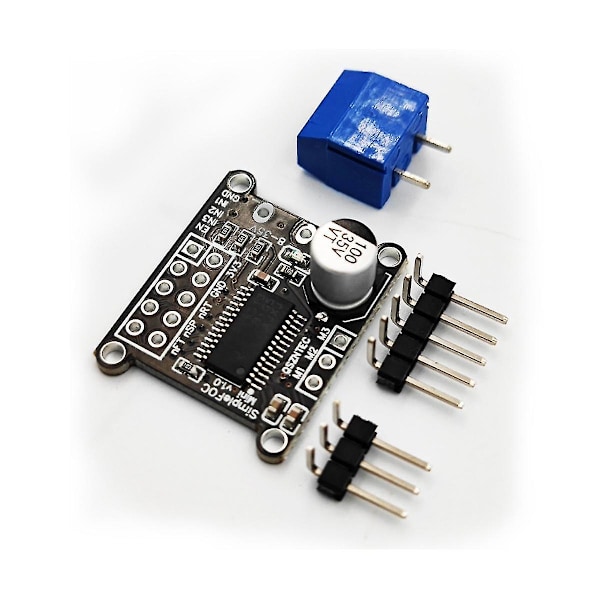

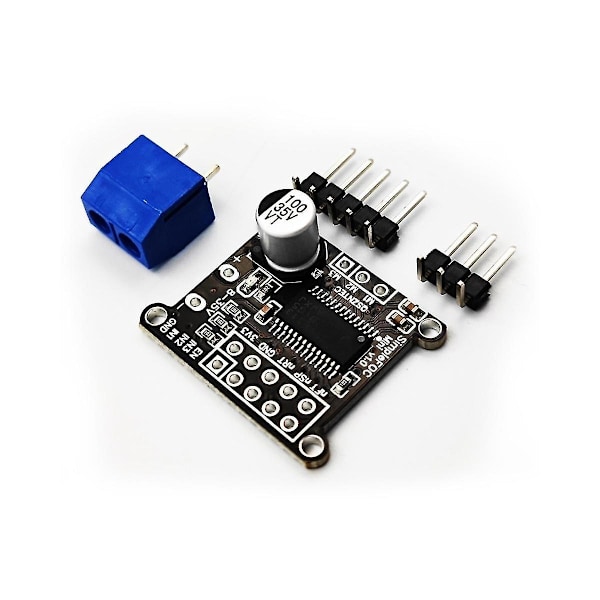

1 x DC Motor Drivrutinskort
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3cm.
