Specifikationer:

(1) Arbetsspänning: DC10V-DC50V brett arbetsspänningsområde

(2) Kontroll effekt: 0.01-2000W (maximal nominell ström 40A) Olika driftspänningar motsvarar olika kontrolleffekter enligt följande;

När arbetsspänningen är 12V, 12V*40A =480W

När arbetsspänningen är 24V, 24V*40A =960W

När arbetsspänningen är 36V, 36V*40A =1440W

När arbetsspänningen är 40V, 40V*40A =1600W

När arbetsspänningen är 50V, 50V*40A =2000W

(3) Statisk ström: 0.025A (den statiska strömmen kommer inte att överstiga 25mA när arbetsspänningen är DC10V till DC50V)

(4) PWM driftcykel: 5%-100%

(5) PWM frekvens: 12khz

(6) Arbetstemperatur: -20 -- 40 (omgivningstemperaturen är 20 grader under noll till 40 grader över noll). Denna regulator är av industriell kvalitet och kan fungera stabilt i en miljö under noll. Det är en allmän kommersiell kvalitetsregulator. Den kan inte fungera stabilt under noll.

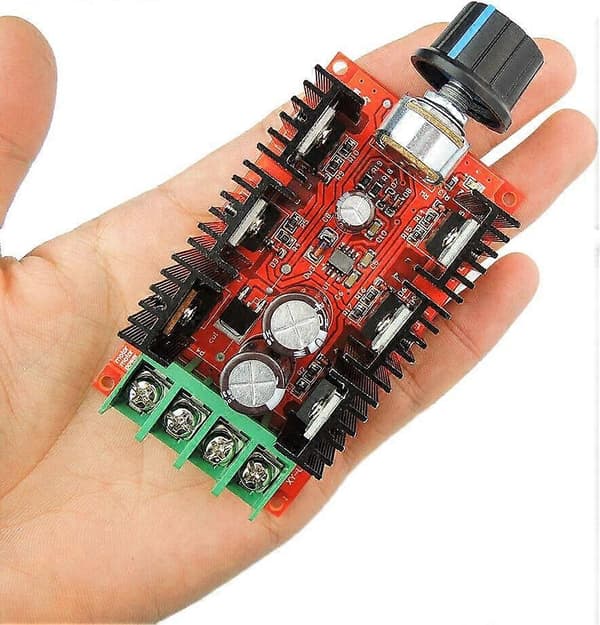

Mått på kretskortet: längd 90 mm, bredd 51 mm, höjd ca 30 mm (exklusive justeringsdelen av potentiometern)

Huvudsyfte:

1. Alla typer av allmänna borstade DC-motorvarvtalsregleringar

2. Motorvarvtalsreglering för olika bilar (varvtalsreglering av bilkylfläkt, varvtalsreglering av bilfläkt, varvtalsreglering av bilvindrutetorkarmotor, varvtalsreglering av bilens luftkonditioneringsfläkt)

3. Varvtalsreglering av transportband i produktionslinjen, varvtalsreglering av rörledningsfläktar, varvtalsreglering av löpband, parallellkopplingsvarvtalsreglering av flera datorfläktar och varvtalsreglering av elektroniska fläktar.

4. Dimning av olika typer av DC-lampor och temperaturjustering av olika typer av DC-värmare.
