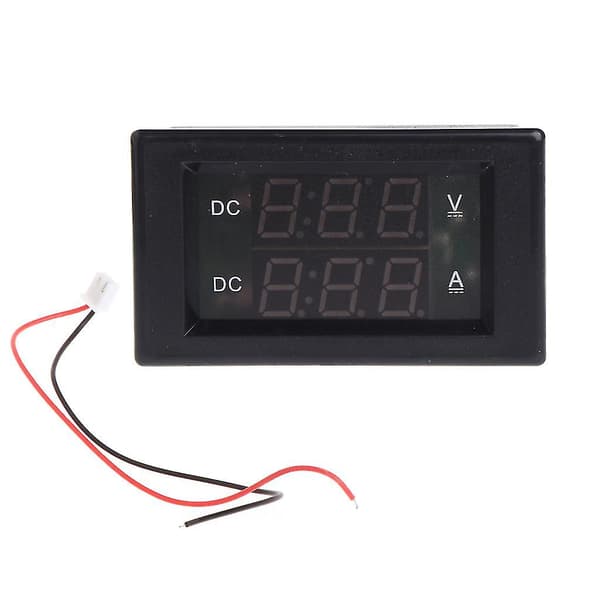

Extrema arbetsförhållanden: Min. matningsspänning: + 3,5 V Max. matningsspänning: + 30 V Arbetstemperatur: -10 ~ + 65 Driftsfuktighet: 10 ~ 80 % (icke-kondenserande) Arbetstryck: 80 ~ 106 kPa Solljus: ingen direkt exponering Länkinformation Effektmätare: Två linjers uttag Tunn - Svart linje: Huvudmatning Negativ Tunn - Röd linje: Huvudmatning Positiv (Obs: spänningen mellan röda och svarta linjer får inte överstiga 30 V) Testsida: Tre linjers uttag COM: Test Gemensam V +: Test Positiv spänningsingång A +: Test \"positiv\" strömingång; kontrollera ritningen innan installation eller den kommer att brinna. Eftersom rubriken är samdesignad, vilket innebär att jordledningen för test och strömförsörjning är sammankopplad, så kan den endast anslutas till mellan den negativa strömförsörjningen och den negativa för den testade enheten (Vi rekommenderar att koppla ihop den gula linjen och de svarta linjerna för att förhindra yttre störningar orsakade av digitala amperemeterblinkningar) Specifikationer: Material: Plast Färg: Svart/Vit Spänningsmätningsområde: 0-600V Spänningsupplösning: 1V Impedans: >2M Strömningsmätningsområde: 0,00-9,99-20,0A Strömningsupplösning: 0,01A (under 10A) 0,1A (över 10A) Matningsspänning (icke-isolerad mätare): för DC 3,5 ~ 30V (brett intervall) Obs: Den maximala ingångsspänningen får inte överstiga 30V, annars kommer den att brännas Isolationsmätare (isolerad strömförsörjningsmätare): DC8-18V Driftsström:
