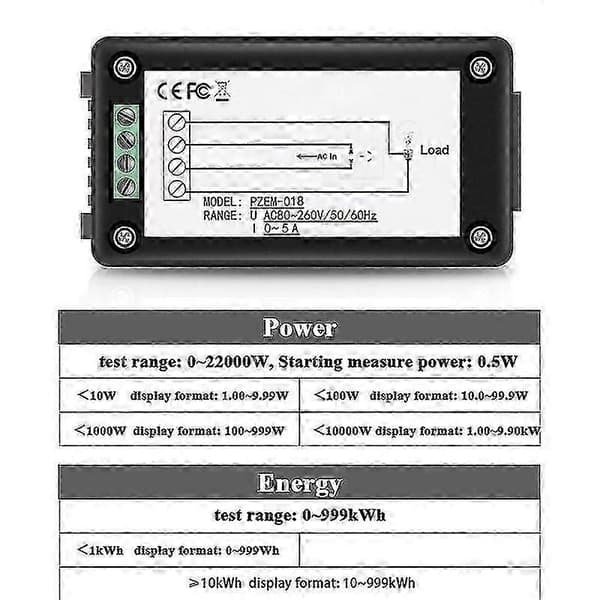

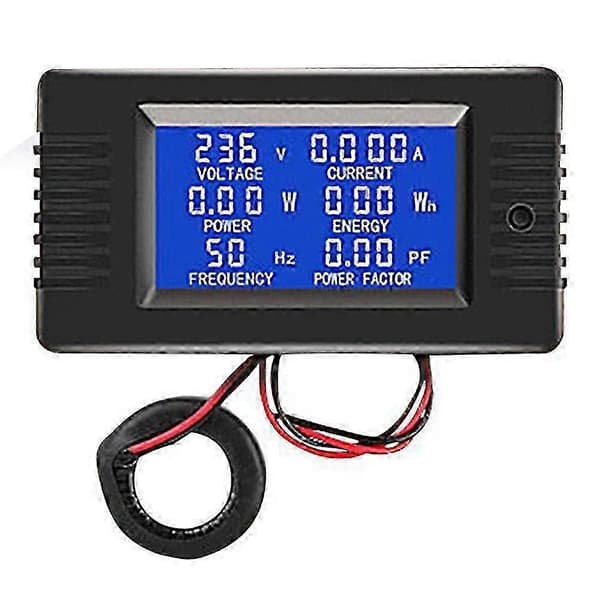

Specifikationer: Arbetsspänning: 80–260 VAC Testspänning: 80–260 VAC Nominell effekt: 100 A/22 000 W Driftfrekvens: 45–65 Hz Mätnoggrannhet: 1,0 Funktioner: 1. Funktion för mätning av elektriska parametrar: spänning, ström, aktiv effekt, energi, frekvens, effektfaktor. 2. Överbelastningslarmfunktion: larmtröskel för övereffekt, bakgrundsbelysning och effekt blinkar för att larma. 3. Förinställd funktion för effektlarmtröskel: kan ställa in effektlarmtröskel. 4. Energin kan återställas med knappen. 5. Lagra data vid strömavbrott. 6. Stor LCD-skärm 7. Bakgrundsbelysningsfunktion. Kort tryckning på knappen för att slå på eller stänga av bakgrundsbelysningen, bakgrundsbelysningen har minnesfunktion, den kan lagra på- eller av-läget vid strömavbrott. Display: Stor LCD-skärm, den kan visa sex parametrar samtidigt. Visningsformat: 1. Effekt: testområde: 0–22 000 W, startmätningseffekt: 0,2 W 10 W visningsformat: 1,00–9,99 W 100 W visningsformat: 10,0–99,9 W 1 000 W visningsformat: 100–999 W 10 000 W visningsformat: 1,00–9,90 kW 10 000 W visningsformat: 10,0–22,0 kW 2. Energi: testområde: 0–999 kWh 1 kWh visningsformat: 0–999 Wh 10 kWh visningsformat: 1,00–9,99 kWh 10 kWh visningsformat: 10–999 kWh 3. Spänning: testområde: 80–260 V Visningsformat: 80–260 V 4. Ström: testområde: 0–100 A, startmätning ström: 0,001 A 10 A visningsformat: 0,000–9,000 A 10 A visningsformat: 10,00–99,99 A 5. Frekvens: testområde: 45–65 Hz Visningsformat: 45–65 Hz 6. Effektfaktor: testområde: 0–1 PF Visningsformat: 0,00–1,00 PF Knappfunktioner 1. Bakgrundsbelysningskontroll Kort tryckning på knappen för att slå på eller stänga av bakgrundsbelysningen, bakgrundsbelysningen har minnesfunktion, den kan lagra på- eller av-läget vid strömavbrott. 2. Återställ energi Steg 1: Lång tryckning på knappen i 5 sekunder tills energivärdet blinkar, släpp sedan knappen. Steg 2: Kort tryckning på knappen igen, då raderas energivärdet och avslutar det blinkande återställningsläget. Steg 3: Om det inte sker någon åtgärd på knappen inom 5 sekunder betyder det att energivärdet inte raderas och återställningsläget avslutas. 3. Ställ in effektlarmtröskel Steg 1: Lång tryckning på knappen tills LCD-skärmen visar 'SET CLr', släpp sedan knappen för att gå in i inställningsläget Steg 2: Effektfönstret visar det aktuella effektlarmvärdet och den sista siffran börjar blinka, sedan kan du kort trycka för att öka med 1, när det inte sker någon åtgärd på över 3 sekunder växlar den sifferposition automatiskt, inställningsmetoden är densamma som ovan. Steg 3: Efter att inställningen är klar, lång tryckning på knappen i över 5 sekunder lagras den automatiskt och avslutas, intervallet för aktiv effekttröskel är 0,0–22 kW. 4. Försiktighetsåtgärder Denna modul är lämplig för inomhusbruk, använd den inte utomhus. Applicerad belastning bör inte överstiga den nominella effekten. Kopplingsordningen får inte vara felaktig. Paketlista: 1 x Digital effektmätare 1 x Sluten CT
