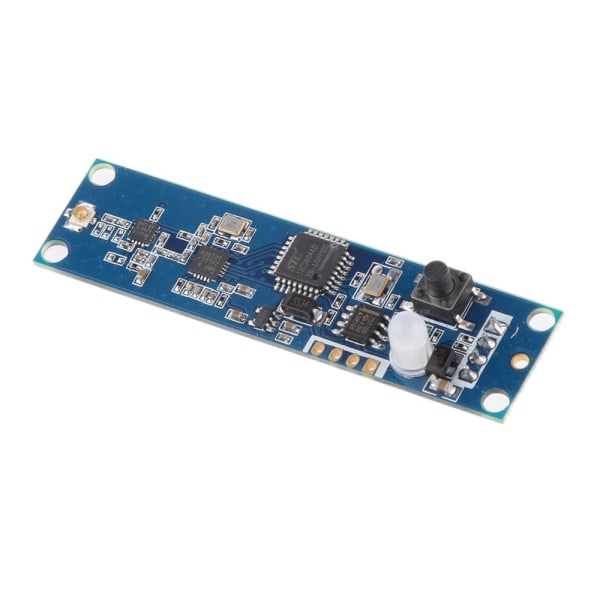

Förbrukningsvaror - DMX 512 Kontrollermodul Höjdpunkter Generiskt märke DMX 512 Kontrollermodul Beskrivning: Liten i storlek, lätt att anpassa för inomhusbelysning. Enkel knapp för att använda, trefärgs LED-display. Kontrollern DMX512 standarddataöverföring, kan också överföra DMX512 belysnings- och ljusdata. 126 kanaler med automatisk hoppfrekvens, hög anti-jamming förmåga för att säkerställa arbetsstabilitet. 7 grupper av ID-koder justerbara, användaren kan använda 7 grupper av individuella trådlösa system utan någon störning med varandra på samma plats. Specifikation: Ingångsspänning: 5VDC Arbetsfrekvenssektion: 2,4 GHz ISM-band, 126 kanaler Max frekvenssektion sändningseffekt: 20dBm Känslig mottagare: -94dBm Signalport: RS485 eller CPU seriell port AURT. Användarmanual: ID-kod och motsvarande LED-färgkorrelation: 1: RÖD 2: GRÖN 3: RÖD+AVIDITET = GUL 4: BLÅ 5: RÖD+BLÅ = LILA 6: GRÖN+BLÅ = CYAN 7: RÖD+ AVIDITET + BLÅ = VIT Tryck på knappen 1 gång för ID-inställning, tryck igen för IC, sedan ökar ID-värdet med 1 varje gång du trycker. Arbetsförhållande: LED konstant ljus: ingen DMX eller trådlös signal. Röd LED blinkar: emission. Blinkande grön LED: Tar emot RF-frekvens ------ 2. 400-2. 525G, totalt 126 kanaler, den söker automatiskt. ID-kod ------- \"\"1-7\"\" ID-gruppkoder, tryck på \"\"knapp\"\" för inställning, den kan bara fungera under samma ID-kod för sändaren och mottagaren. Etablera kommunikation: Slå på DMX512 trådlösa kortet sänt och kortet mottaget. Tryck på \"knapp\" för att ställa in samma kort ID-värde sänt och kort mottaget, använd olika ID-värden om du behöver använda mer än 1 nätverksgrupp trådlöst samtidigt på samma plats. Den röda LED-lampan blinkar när sändaren sänder DMX-data genom ingen förvrängd frekvenssektion, frekvenssektionen ändras sedan den kommunicerade mottagaren. Blinkar grönt tills samma korrigerade ID-värde mottas, LED-blinkar snabbare när DMX-data snabbare. Kommunikationen har upprättats korrekt, då. Paketet innehåller: 1 x Trådlös DMX512 PCB-modul
