DSO138mini ger följande förbättringar: 1. Bättre struktur och mindre storlek

2. USB- eller batteridriven. 3. Extern triggeringång.

4. Seriell utgång av vågformsdata. 5. Universell kontroller.

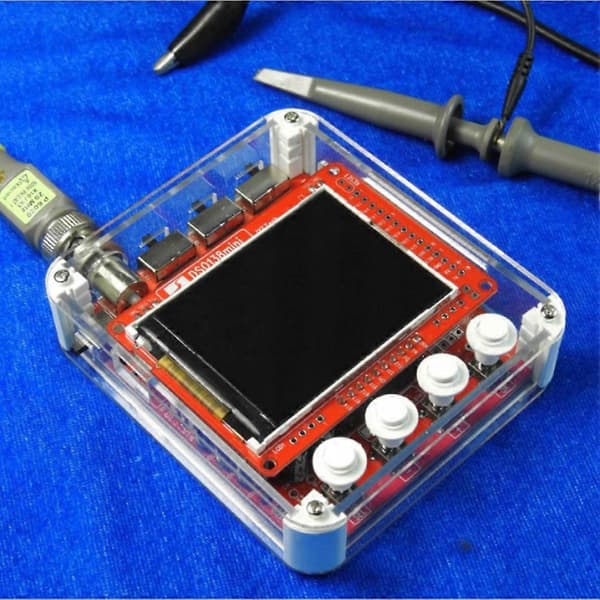

DSO138mini gör att MCU och LCD sitter i ett PCB för att undvika problematiska stiftlistanslutningar som användes i DSO138. Detta ökar inte bara produktens tillförlitlighet utan gör också att huvudkortet kan bli en flexibel universell styrenhet.

DSO138minis trigger kan fungera tillförlitligt under 10us och 20us tidsbasinställningar. Vågformsdata kan matas ut via seriell port och datan kan enkelt visas på PC med hjälp av annan programvara som Gnuplot. Detta foto visar samma vågform som visas på PC med Gnuplot.

Specifikation:

Viktiga funktioner i DSO138

Samplingsfrekvens: 1Msps max

Inbyggd 1KHz/3.3V test signal

Vågformsfrysning (HOLD) funktion tillgänglig

Spara/återkalla vågform

Seriell vågformsdatautgång

Vertikal:

Antal kanaler: 1

Analog bandbredd: 0 - 200KHz

Känslighet: 10mV/Div - 5V/Div

Känslighetsfel: mindre än 5%

Upplösning: 12-bit

Ingångsimpedans: 1M ohm

Maximal ingångsspänning: 50Vpk

Koppling: DC, AC, GND

Horisontell:

Max Realtids Samplingsfrekvens: 1Msps

Tidsbas: 10us/Div - 500s/Div

Record Length: 1024 punkter

Trigger:

Triggerlägen: Auto, Normal, Single

Triggertyper: Stigande/fallande kant

Triggerposition: 1/2 av buffertstorleken fast

Display: 2,4-tums färg TFT LCD med 320 x 240 upplösning

Strömförsörjning: 3.5V - 6V DC

Strömförbrukning: 120mA@5V

Fysiska dimensioner: 7 x 8cm/2.76 x 3.15inch

Typ: Färdig produkt / Reservdelar

Färg: Röd

Material: plast



Paket innehåll:

1 set x DSO138mini oscilloskop kit

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusfotografering och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
