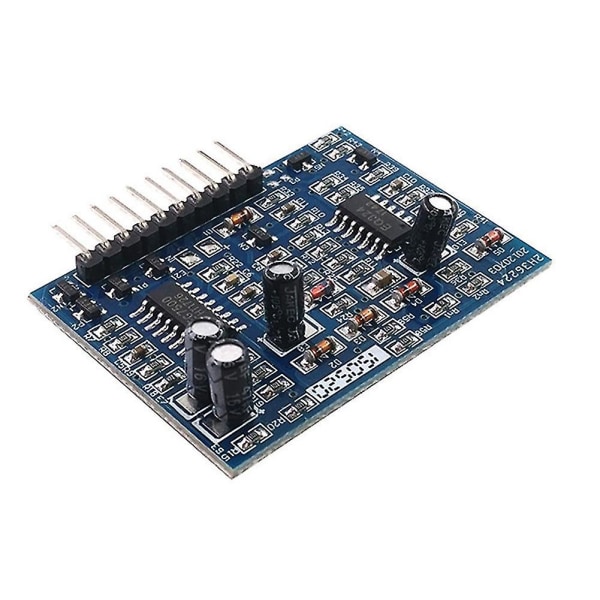

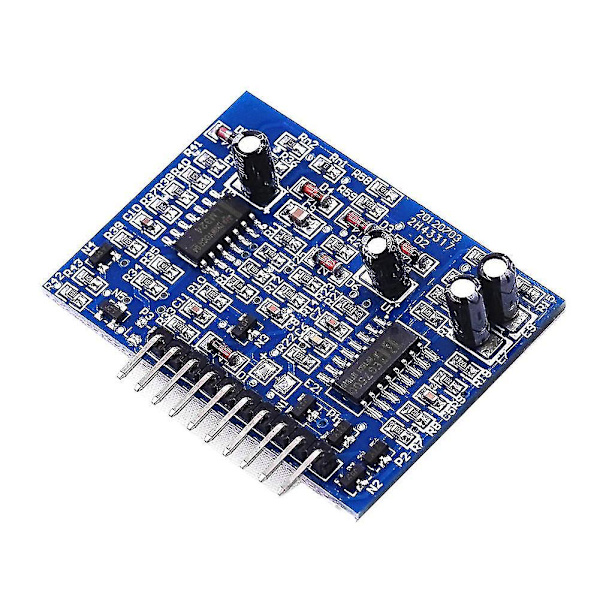

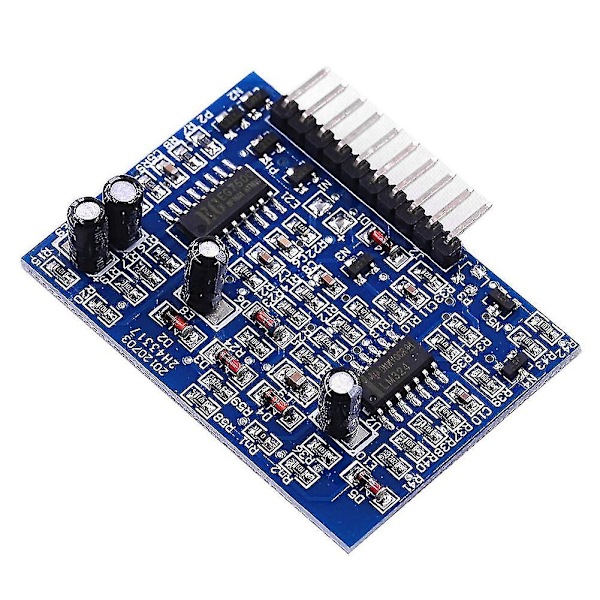

Funktionsbeskrivning: EG7500 booster-drivplatta

adopterar modellen för -pull step-up-struktur

PWM-frekvensen EG7500 booster-drivplatta är 40 KHZ

har + / - 1 a strömdrivutgång

övertryckavstängning 15 V + / - 0,5 V

Färg: blå

Material: PC+Metall

underspänningssignal mindre än 10,5 V + / - 0,5 V

underspänningsavstängning mindre än 9,5 V + / - 0,5 V

överströmavstängningsfot 48 mv

PCB-material: FR - 4, tjocklek: 1,5 mm

storlek: lång 46 mm x 33,5 mm bred

plattdelars maximala höjd: 9 mm

vikt: 7 gram

Funktionsbeskrivning: EG7500-plattans stift

1. temperaturen

2. underspänningssignal

3. VCC + 12 v

4. fläktstyrning

5. VFB

6. GND

7. + 12 v

8-9 drivutgångssida

MOS-rör Rds-detektering, överströmsskydd

Överströmsskydd efter 8-9 fot driv-MOS-rör, felaktigt kommer inte att vara till

Paketinnehåll:

1 x EG7500 Inverter

Endast ovanstående paketinnehåll, andra ingår inte.
