Helt ny och hög kvalitet
Kretsprincip:
AMM-TE amperemeter består huvudsakligen av ICL7107, strömkrets, referensspänningskälla, ingångskrets och displaykrets.
1.ICL7107 är ett integrerat A/D-omvandlingschip med BCD-utgång, dess interna inkluderar; linjär förstärkning, analog switch, oscillation, displaydrivning, etc.
2.Strömkretsen är uppdelad i positiv ström och negativ ström. Positiv ström matas in via J2, C8-filtrering. Negativ består av R8, Q1, L1, C6, C7, för D2, D3 och ZD1, som genererar -5V spänning matas in via chipets 26:e stift.
3.Referensspänningskällan består av R1, R2, VR1, R9, U2. 36-stifts är referensspänningsingångsstift. Justera VR1-potentiometern för att låta 36-stiftsspänningen vara 100mV.
4.Ingångskretsen består av J1, R5, R6 och C3. När strömmen i den uppmätta kretsen passerar genom R5 genereras en spänning på R5. Denna spänning matas in till chipets 31-stift via R6 strömbegränsning och bearbetas, C3 är ingångsspänningsfiltreringskondensator.
5.Displaykretsen består av DS1-DS4, för D1, D4, 4 digitala rör kan drivas direkt av chipet. R10 är strömbegränsningsmotståndet för DS1-DS3 digitala rörens decimalpunkter.

Felsökning av färdig produkt:

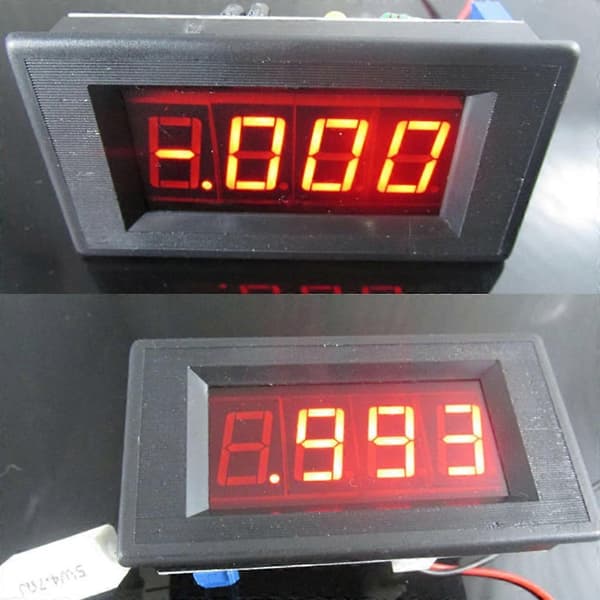

1.Efter anslutning till för DC 5V (var vänlig uppmärksam på polariteten) kommer det digitala röret att visa -.000 eller .000, detta är normalt.
2.Använd en multimeter för att mäta spänningen mellan chipets 36-stift och 35-stift, och justera VR1-potentiometern så att den blir 100mV.

för Nyckelpunkter Spänningsreferensvärde:
1.Chip 1-stift och 21-stift: 5V.
2.Chip 36-stift och 21-stift: 100mV,
3.Chip 26-stift och 21-stift: -5V.

Specifikation:
Material: PCB + Metall + Plast
Typ: Digital Amperemeter Kit
Panelstorlek: 79 x 44 mm / 3,11 x 1,73 tum
Monteringsstorlek: 71 x 39 mm / 2,8 x 1,53 tum
Antal: 1 st

Elektricitet
Parametrar:
Arbetsspänning: för DC 5V
Arbetsström: 35 mA
Noggrannhet: 1mA
Mätområde: 0 - 2A
Överintervallsindikation: Primärvisning 1/-1
Displayfärg: Röd
Antal: 1Set

Notera:
På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!

Paketet innehåller:
1Set x Digital Amperemeter Kit
