Funktioner:
Gränssnitt: UART
Rikt applikationsstöd
Stöd för 125KHz kortläsning
Den stöder olika kortläsningsoperationer

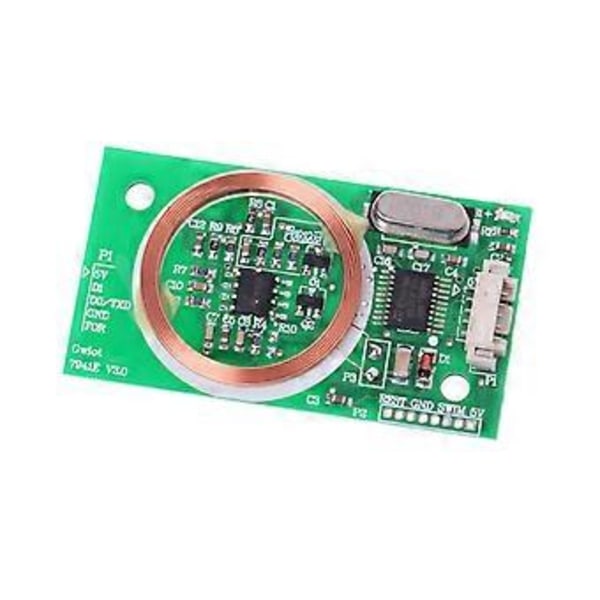

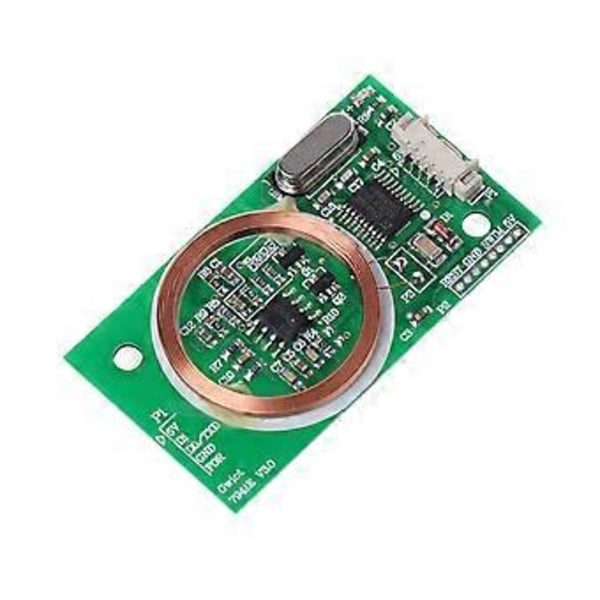

7941E kortläsarmodul, integrerad högpresterande kortläsningsradiofrekvenskrets och antenn

Specifikationer:
Spänning: DC 5V
Ström: 40mA
för D1 D0: datautgång DATA1, DATA0
FÖR: NC
Drifttemperatur: -20~70 Celsius
EM4100 Kortläsningsavstånd: >8cm
Gränssnittsutgång Introduktion:
UART Gränssnittsutgång
UART Gränssnittsutgång
Datahuvud
Längd
Korttyp
Korttyp
BCC-kontroll
Dataslut
0x02
0x09
0x01
SN0~SN3
XOR-kontroll förutom data för huvud och dataslut
0x03
Korttyp:
0x02 EM4100
0x01 för MIFARE 1K
0x03 för MIFARE 4K
0x10 för HID-kort
0x11 T5567
0x20 2:a kortet
0x21 ISO14443B
0x22 FELICA
0x30 15693 Etikett
0x50 CPU-kort
0x51 Sektorinformation
0xFF Tangentbordsdata
Till exempel: datan som tas emot av serieportverktyget är 02 0A 02 2E 00 B6 D7 B5 F2 03, då
Den första byten 0x02 betyder datastart
Den andra byten 0x0A betyder att hela datalängden är 10 byte, vilket inkluderar datastart och dataslut
Den tredje byten 0x02 betyder att korttypen är EM4100
Den fjärde till åttonde byten (0x2E 0x00 0xB6 0xD7 0xB5) betyder det lästa kortnumret, och den fjärde byten 0x2E är dolt kortnummer
Den nionde byten 0xF2 betyder BCC-kontroll av andra byten till åttonde byten
Den tionde byten 0x03 betyder dataslut
Observera:
Håll dig borta från störningskällor, och stark störningssignal kan påverka kortläsningen
Välj linjäritetseffekt kan förbättra kortläsningsavståndet och effekten; switch-effekt kan dämpa avståndet men kommer inte att påverka normal drift
Modulen kan fungera normalt i intervallet 3-5V, använd inte högre spänning
Denna modul har högfrekvenssignal, så det kan orsaka viss störning på den analoga kretsen. Användare bör placera modulen lite långt ifrån summern; om avståndet är för nära kommer ljudet från summern att vara lågt
Applikationer:
Närvaro Fingeravtryck Läs Skriv Modul
Entrévakt Intercom Läs Skriv Modul
Replikator
Närvaro fingeravtryckskortläsarmodul
Entrévakt intercom kortläsarmodul
Storlek: 4.7x2.6cm/1.85x1.02inch

Notera:
Vänligen tillåt 1-3mm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud.
På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!

Paketet innehåller:

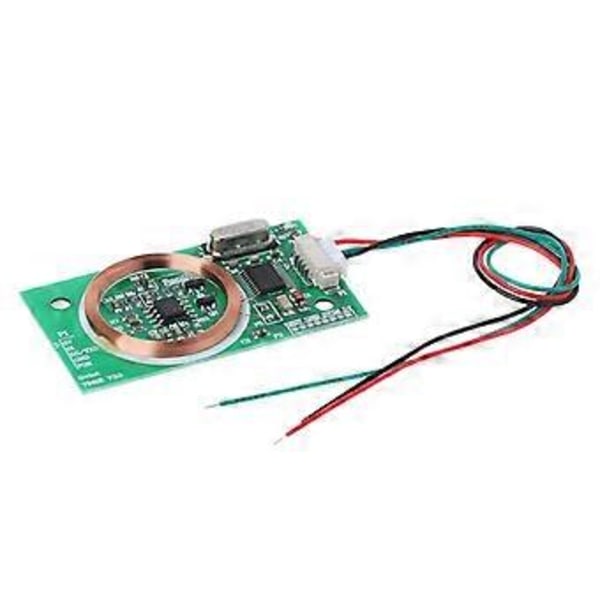

1x EM4100 8CM RFID-läsare Trådlös Modul
1x Kabel
