Utvecklingskort funktioner: Huvudchip BL808 RISC-V 480Mhz+NPU BLAI-100.
Inbyggd USB till UART debugger (ett klick bränning kan realiseras utan att trycka) Inbyggd skärmbas Inbyggd MIPI-kamera Stöd för 2.4G WIFI/BT/Inbyggd 1 analog mikrofon, 1 LED, 1 TF-kortplats.
Leder ett USB OTG till USB Type-C gränssnitt. Olika produktionsbatcher kan ha olika utseende och färg, vilket inte påverkar användningen. Kärnkort funktioner:1.

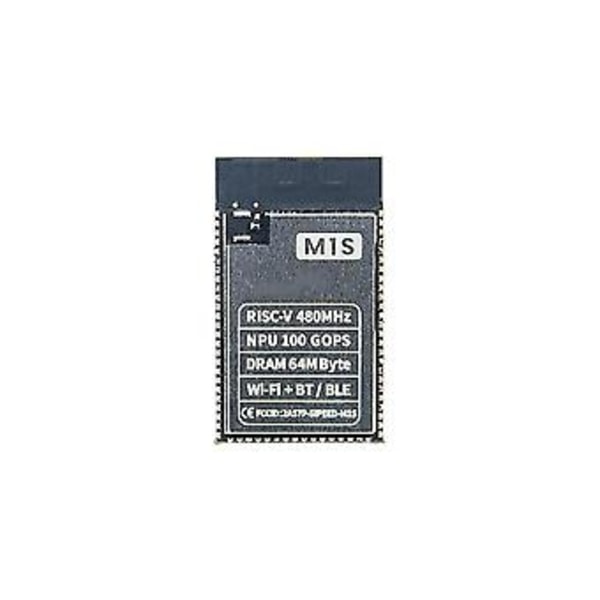

Huvudchip BL808 RV64 480MHz+RV32 320MHz+NPU BLAI 100GOPS2.
Inbyggd SPI FLASH (standard 16MByte)3.
Stöd för 2.4G WIFI/BT/4.
Stöd för IPEX första generationens antennfot och PCB-kortantenn5.
Stämplingshål leder ut alla IOColor: SvartMaterial: PCB+MetallParametrar:Kärnkort:Artiklar:(BL808)CPU:480M RV64GCV+ 320M RV32GCP+ 160M RV32EMCRAM:768K SRAM+64MB UHS PSRAM(2000M)Flash:16MBSystem:FreeRTOS / LinuxNPU:100GOPS med OPScamera:MIPI+DVP,upp till 1080P H264Display:SPI/8bit MCU/RGB LCDAudio:I2S+ Analog Audio Input/outputWireless:WIFI + + ZigbeeUSB:USB2.0

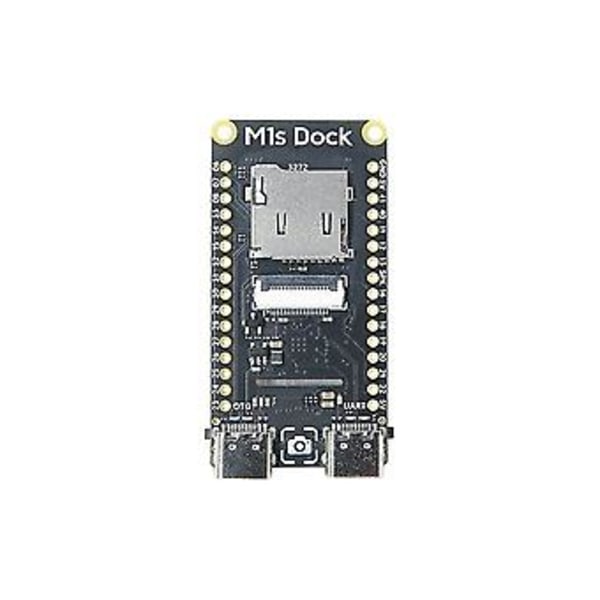

OTG Accelerator: Scaler,OSD,MJPED,G2D,H264Penpheral:UART, SPI, IIC, SDIO ETH(RMII), /DACSize:31 x 18 mmUtvecklingsbasplatta:Artiklar:M1s DockCore:M1s(BL808)Kamera: MIPI OV2685(tvåsidig) med blixt LEDLCD:1.68
tum 280x240 med CTPAudio:Analog MEMS MIC + LineOutMicrosd slot: SDHC/JTAG modeButtons:Reset++ x 2USB:USB till Dual Serial x 1+USB OTG Övrigt: 4P x 1.25mm kontakt (serieport)stift: 2 x 16 stift för kopplingsdäckJTAG: stöd för TF2JTAGEnclosure: supportSize:27 x 55 mmPaketets innehåll:1 x M1S DOCK utvecklingskort1 x M1S kärnkort1 x kamera2 x RadnålEndast ovanstående paketinnehåll, andra ingår inte.Obs:
Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga varan.
Det tillåtna mätfelet är +/- 1-3cm.
