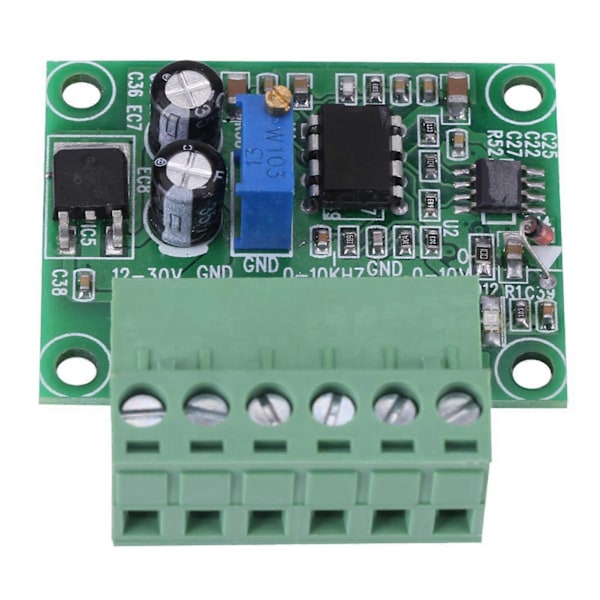

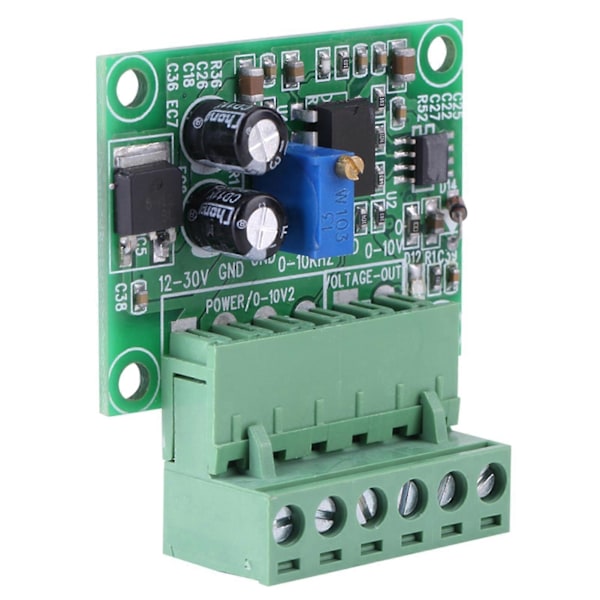

Beskrivning:

Frekvensen för pulssignalen 0HZ till 10KHZ omvandlas till en analog spänningssignal på 0-10V. Kan användas för att koppla omkoppling mellan PLC och frekvensomvandlaren, eller gränssnittsmatchning som matchning av rörelsekontrollkort och inverterstyrning.



Funktioner:



Ingångspulsnivån är 5V 12V 24V, som kan matas in direkt utan seriemotstånd. Ingångssignalens frekvens måste vara mer än 0,5 sekunder.

Frekvensen för pulssignalen 0HZ till 10KHZ omvandlas till en analog spänningssignal på 0-10V.

Lämplig för omkoppling av PLC och frekvensomvandlaren.

Denna modul är enkel att koppla och bekväm att använda.

Signalingångar med optisk kopplingsisolering, vilket kan säkerställa förmågan till anti-interferens.



Specifikation:

Utgångsström: 5MA

Spänning: 0-10V

Ingångspulsnivå: 5V 12V 24V

Frekvens: 0 till 10KHZ

Storlek: Ca. 4,5 x 4,5 cm / 1,77 x 1,77 tum

Vikt: 18g

Antal: 1st



Användning:



Multi-varvs potentiometerkort används för att kalibrera korrespondensen mellan frekvens och spänning.

Ingångsspänningsområde på 12-30V DC. (Spänningen på 15-24V rekommenderas)

När elnivån är 12V får strömförsörjningsspänningen INTE vara 12V. Det är bättre med mer än 15V. När elnivån är 24V kan strömförsörjningsspänningen vara 24V.

Signalingångar med optisk kopplingsisolering. För att säkerställa förmågan till anti-interferens.

För användning med PLC som stöder NPN-typ. Måste ha en jordkabel.

För användning med encoder krävs konstant hastighet på encodern som kontinuerligt roterar mer än 0,5 sekunder.

Frekvens/spänningsomvandlarmodul, svarstiden är cirka 0,3-0,5 sekunder.

Om signalingången är turbinflöde och så vidare, behövdes en 817 optisk kopplare och ett motstånd för att matcha flödesmätaren normalt på grund av signalmatchningen.



Korresponderande förhållande:

När F / V med motståndet överförs till ett mellanvärde, F / v motsvarande följande förhållande, 100HZ = 0,1V, noggrannheten är 1%. Det kan inte nå 2 siffror efter decimaltecknet om relativt hög precision av tillfället inte räcker.



0.1V = 100HZ

500HZ = 0.5V

1KHZ = 1V

2KHZ = 2V

3KHZ = 3V

4KHZ = 4V

5KHZ = 5V

6KHZ = 6V

7KHZ = 7V

8KHZ = 8V

9KHZ = 9V

10KHZ = 10V

Varje 0,1V DC av korrespondens mellan frekvensen 100HZ. När korrespondensen är tillåten kan den korrigeras för att justera till kortpotentiometern.



Paketlista:

1 x Frekvens till Spänningsomvandlare
