Funktioner:
2. Kan användas för att konvertera gränssnitt mellan PLC och frekvens, eller rörelsekontrollkort och omvandlargränssnitt matchande kontrolltillfällen.
3. Ingångspulsnivån är 5V 12V 24V kan matas in direkt, utan seriemotstånd. Ingångssignalens frekvens bör dock bibehållas i mer än 0,5 sekunder.
4. Utgångsströmmen är 5MA.
Specifikation:
Skick: 100% Helt Ny
Modell: FV-200Hz5V
Funktion: Ingång 0-200Hz frekvens konverteras till 0-5V
Utgångsström: 5MA
Svarstid: 0,3-0,5 sekunder
Storlek: Ca. 4,5 x 4,7 x 1,7cm / 1,8 x 1,9 x 0,7in
Paketlista:
Försiktighetsåtgärder vid användning:
3. Signalingången är isolerad med membran. Garanterad anti-interferensförmåga.
4. För användning med PLC, stödjer NPN-typ. Måste ha en jordkabel.
5. Om du behöver använda en encoder, bör encodern roteras med konstant hastighet i mer än 0,5 sekunder.
7. Om signalingången är turbinflöde, etc., på grund av signalmatchning, måste ett 817-membran och ett motstånd läggas till för att matcha flödesmätaren till normal funktion.
8. Vid användning av korrespondensen, om det finns en avvikelse, kan du justera den blå potentiometern på kortet för att justera. Vid leveranstillfället har vi justerat F/V-potentiometern till en viss korrespondens. Det rekommenderas generellt inte att justera den själv.

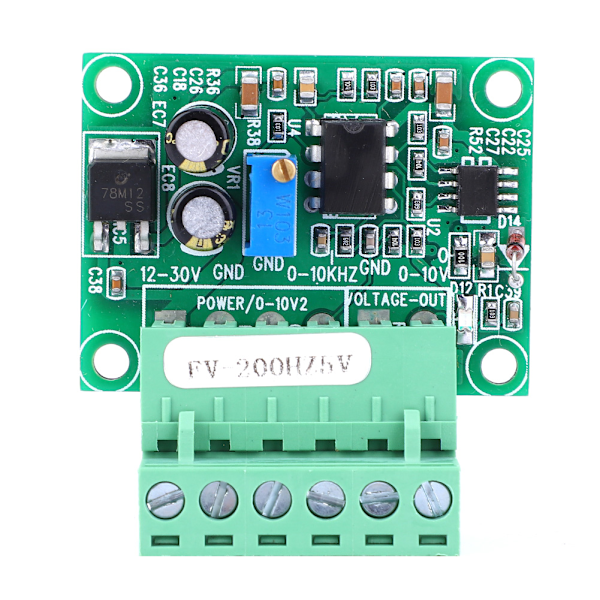

Identifiering och kabeldragning:
1. 12-30V--Strömingång positiv
2. GND--Strömingång negativ (gemensam jordkabel)
3. GND--Pulsfrekvensingång negativ (gemensam jordkabel)
4. 0-10KHZ--Pulsfrekvensingång positiv
5. GND--Pulsfrekvensingång negativ (gemensam jordkabel)
6. 0-10V-- Analog 0-10V nivåutgång
Korrespondens & Linjärt Förhållande:
20Hz konverteras till 0,5V
100Hz konverteras till 2,5V
200Hz konverteras till 5V
