Modellnamn: HA-901

GPS-typ: Mottagare & Antenn



1. Antenn:

Patch-arkitektur: Quadrifilar Helix

Stödda positioneringssignalband:

GPS: L1/L2/L5

GLONASS: L1/L2/L3

BDS: B1/B2/B3

Galileo: E1/E5/E6

L-band

Förstärkning: lika med 2,5 dBi

Polarisering: RHCP

Axialförhållande vid zenit: mindre än eller lika med 1,5 dB

Azimuttäckning: 360

Impedans: 50 ohm

2. LNA:

Frekvensområde: 1164MHz-1278MHz, 1525MHz-1615MHz

LNA-förstärkning: 353,0 dB (Typ. @25C)

Gruppfördröjningsvariation: mindre än eller lika med 5ns

Brusfaktor: mindre än eller lika med 1,5 dB vid 25C, Typ

Utgångs-VSWR: mindre än eller lika med 1,8:1 typ. 2,0:1 max

Driftspänning: 3,0-6,0V DC

Driftsström: mindre än eller lika med 45mA

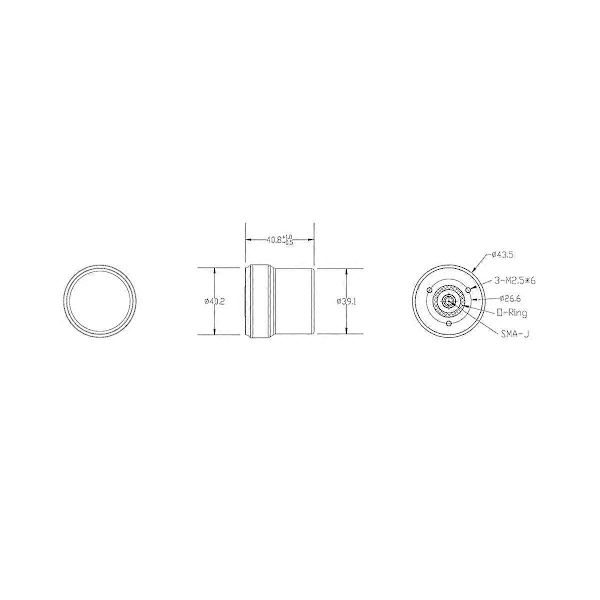

3. Mekanik & Miljö

Anslutning: SMA-J

Fastsättning: Genom de 3 skruvarna i botten

Driftstemperatur: -40-+85

Lagringstemperatur: -45-+85

Luftfuktighet: 95 % Icke-kondenserande

Vattentät: IP67

Obs: Tätningsringen måste pressas väl mot antennens stödplan, vilket är den första förutsättningen för att uppnå IP67-skyddsnivå.

Färg: Svart

Material: Plast



Paketinnehåll:

1 * Antenn



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga färgen. Det tillåtna mätfelet är +/- 1-3 cm.
