När PPS-stiften på modulen är anslutna till den röda LED-lampan är den alltid på: den fungerar normalt, men den har inte positionerats Blinkande: positioneringen är framgångsrik

Baudhastighet, standardbaudhastigheten för modulen är 9600

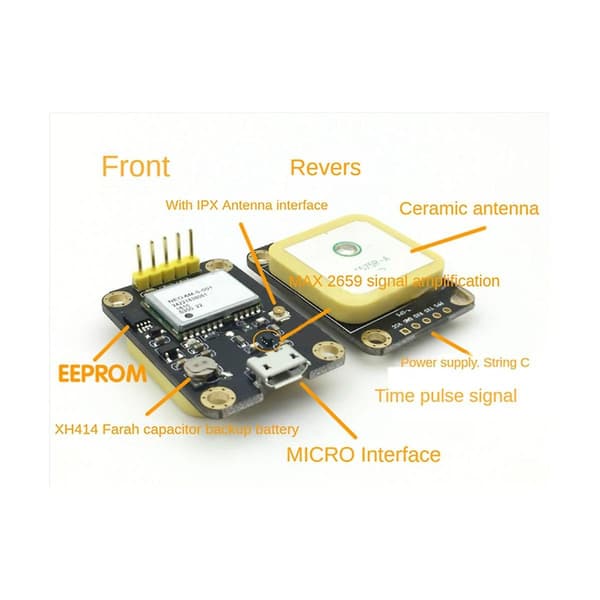

Modulen levereras med en keramisk antenn, och det finns ett IPEX-gränssnitt för att ansluta andra aktiva antenner

Modulen lägger till en radiofrekvensförstärkarkrets, vilket är gynnsamt för att påskynda sökningen efter satelliter

Modulen är kompatibel med 3,3V/5V-nivå, vilket är bekvämt för att ansluta olika enkチップmikrodator system



Färg: Som visas

Material: pc+metall

1. Spänning

Ingångsspänning: 3,3-5,5V

Energiförbrukning

Normalt läge: 50 mA

Energisparläge: 30mA

2. Temperatur

Arbetstemperatur -40C till +85C

Lagringstemperatur -55C till +100C

3. Stiftbeskrivning och elektrisk anslutning

Modulpinne

VCC: strömförsörjningspinsingång 3,3-5,5V

GND: strömjord

RXD: Modulens seriella portmottagningsstift - anslut till mikrokontrollens seriella port TXD för att skicka

TXD: Modulens seriella portsändningsstift - anslut till enkチップmikrodatorns seriella port RXD mottagning

PPS: klockpulsutgångsstift



Paketinnehåll:

1 x GPS-modul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
