Funktioner:

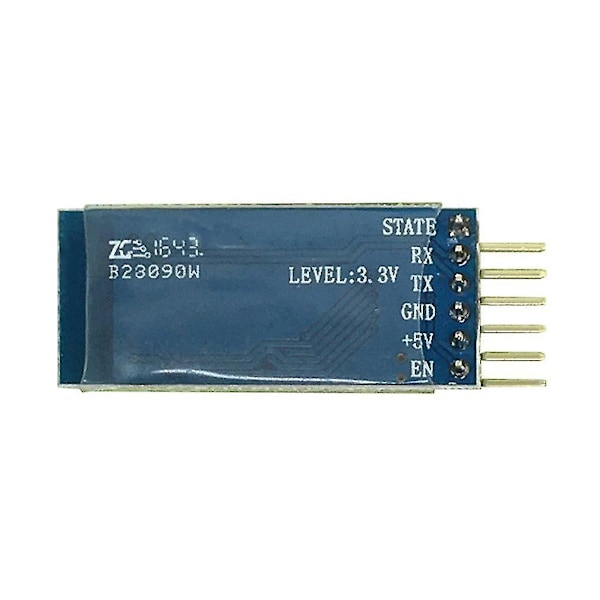

Med VCC, GND, TXD, RXD, KEY-stiftet för Bluetooth.
LED indikerar Bluetooth-anslutningsstatus, snabb blinkning indikerar oparade, långsam blinkning indikerar AT-läge, dubbel blinkning indikerar ansluten maskin.
Bakplaninställningar LDO ingångsspänning på 3,6-6V oparade ström är cirka 30 mA, parade 10 mA, ingångsspänning förbjuder mer än 7V absolut förbud mot omvänd ström
Gränssnittsnivå 3,3V, kan anslutas direkt till olika SCM (51, AVR, PIC, ARM, MSP430, etc.), 5V MCU kan också anslutas direkt, utan MAX232 kan inte gå igenom MAX232
Öppen till effektivt avstånd på 10 meter, över 10 meter är också möjligt, men inte av denna kvaliteten på anslutningen av avståndet att säkerställa.
Paret senare när fullduplex seriell användning, behöver inte veta något om Bluetooth-protokollet, men stöder endast 8 databitar, 1 stoppbit, ingen paritetskommunikationsformat, vilket är det vanligaste kommunikationsformatet stöder inte andra format.
Beskrivning:
Stöd för att upprätta en Bluetooth-anslutning via AT-kommandon ställer in baudhastigheten, lösenord, inställda parametrar sparas efter.
Specifikationer:
Ingångsspänning: 3,6-6V
Arbetsström: matchning för 30 mA, matchning av kommunikationen för 10 mA
Utgångseffekt klass: Klass 2
Storlek: 43 mm x 15 mm
Färg: Blå
Paketet innehåller:

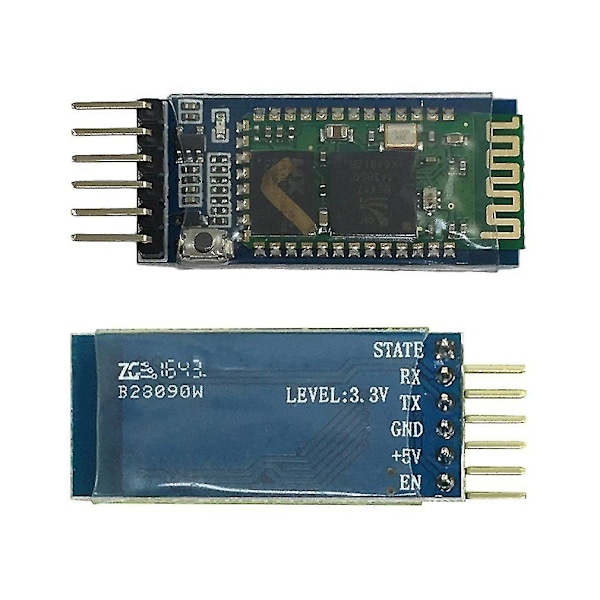

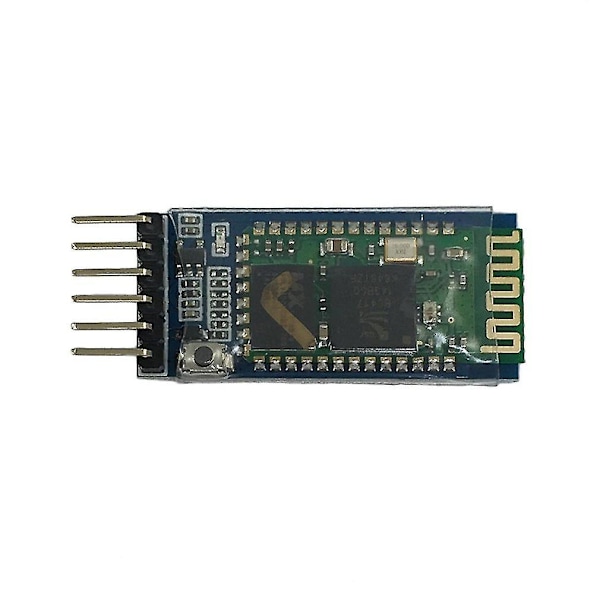

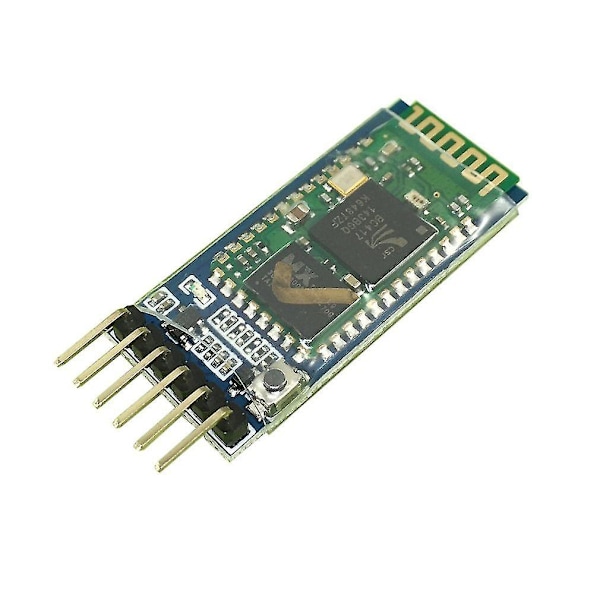

1 x HC-05 trådlös Bluetooth RF-sändare/mottagarmodul
