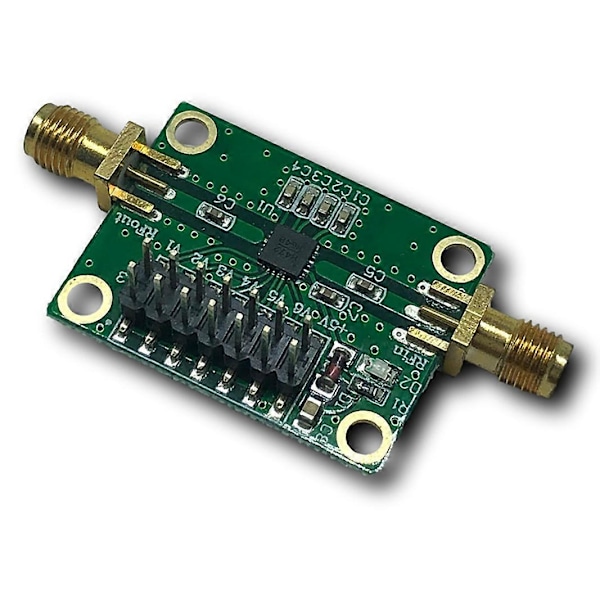

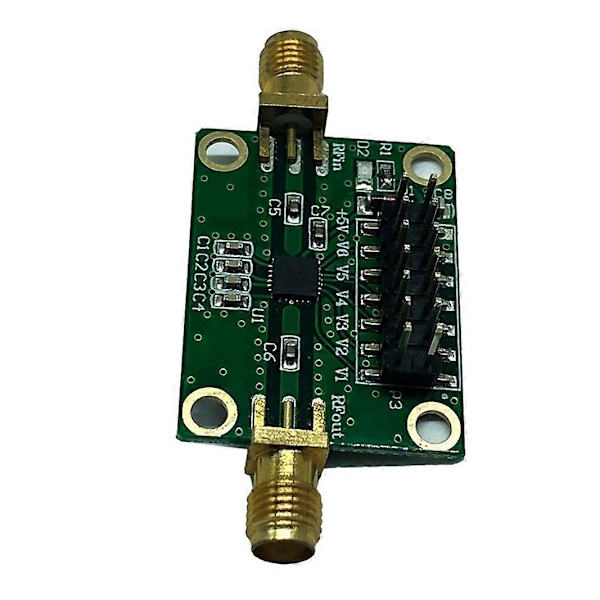

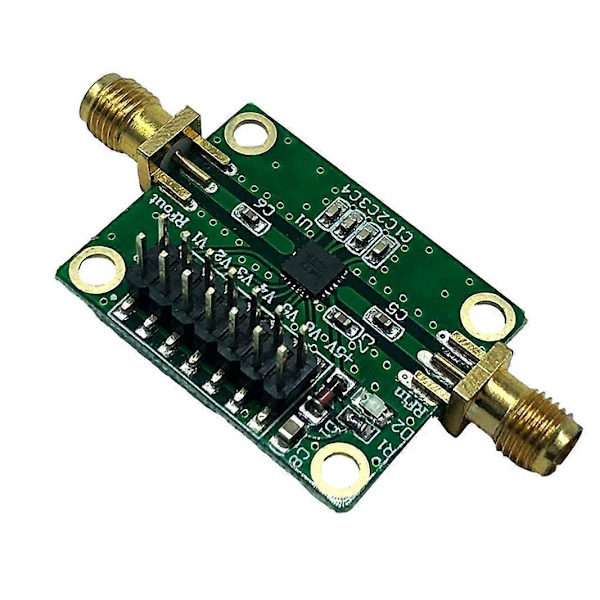

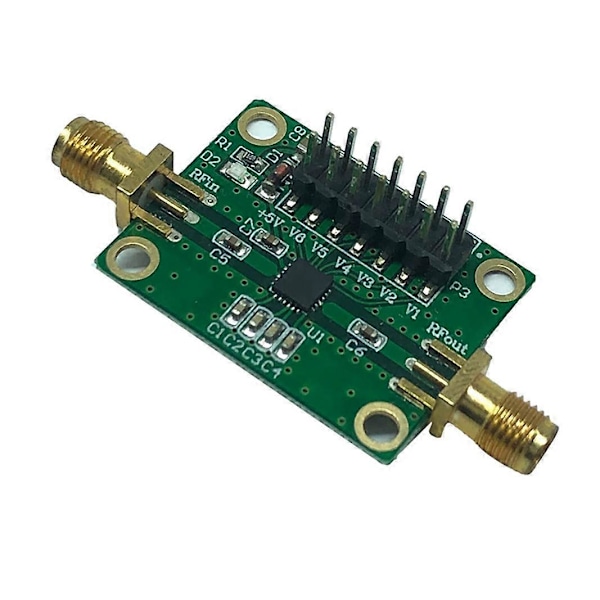

HMC472 är en bredbandig 6-bitars digital dämpare med ett dämpningsområde på 0 till 31.5dB och ett typiskt stegfel på 0.25dB.
Den är förpackad i ett QFN-monteringspaket, drivs av en enda strömförsörjning på 5V och fungerar från DC till 3.8 GHz med en insättningsförlust på mindre än 2.0 dB (typ.), IIP3 är +54 dBm, lämplig för RF- och IF-applikationer.

Huvudfunktionerna i modulen är följande:
(1) Driftfrekvensområde: 1M ~ 3.8GHz;
(2) Maximal effekt för insignal: 20dBm
(3) Dämpningsmultipel och stegstorlek: dämpningsmultipel är 0~31.5dB, stegstorlek är 0.5dB.
(4) Insättningsförlust: mindre än 2.0dB.
(5) Gränssnitt för dämpningskontroll: ett är manuell justering och kontroll via 6-bitars stiftlist på kortet;
(6) Ingångs- och utgångsimpedans: 50.
(7) Strömförsörjning: det typiska värdet är +5V, och det maximala får inte överstiga +7V.
(8) Ingångs- och utgångsgränssnitt: SMA-gränssnitt inre skruvhål.
Färg: grön
Material: ABS
Storlek: 55 x 30 x 20mm

Paket innehåll:
1 * Digital dämpare

Endast ovanstående paketinnehåll, andra produkter ingår inte.
