Icebreaker 1.0e fpga lattice ice40up5k utvecklingskort risc-v öppen källkod kärna stöder nextpnr yosys
Produkten levereras baserat på färgen eller storleken på huvudbilden på produktsidan.

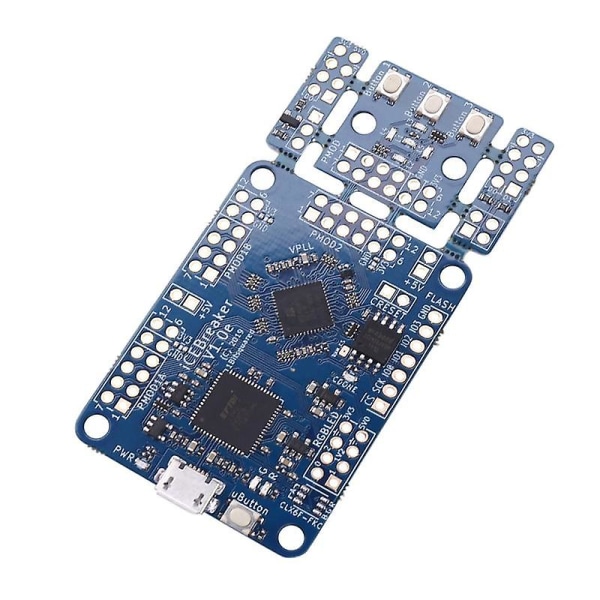

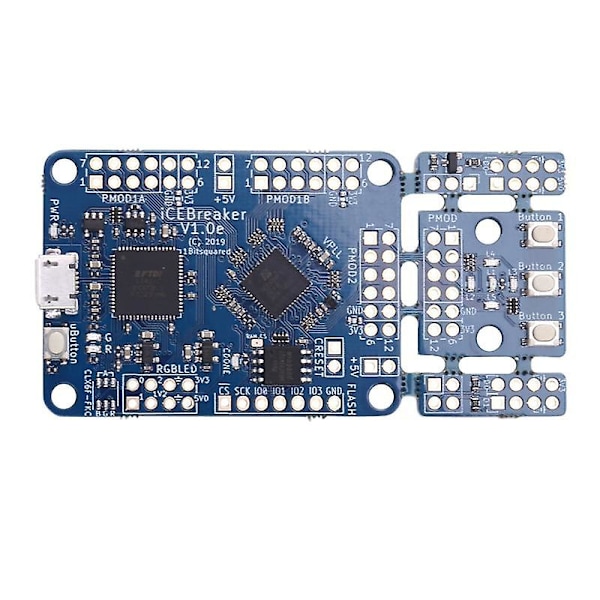

ICEBreaker 1.0E FPGA Lattice ICE40UP5K Development Board RISC-V Open Source Core Board stöder Nextpnr Yosys
Två interna oscillatorer (10 kHz och 48 MHz) för enkla konstruktioner. Åtta DSP-multiplikatorblock för signalbehandling såsom ljudsyntes och till och med mjukvarudefinierad radio
Låg power perfekt för batteridrivna applikationer. Tre 24 mA-enheter och 3 x hård IP PWM (kan driva RGB-lysdioder och små motorer)
Riklig, snabb förvaring
128 Mbit (16 MB) quad SPI dubbel datahastighet (QSPI-DDR) flash.Exempel: kan strömma video till LED-matris
Mycket I/O
Funktioner & specifikationer
Gitter iCE40UP5k FPGA
5280 logiska celler (4-LUT + Carry + FF)
120 Kbit dubbelportsblock RAM
1 Mbit (128 KByte) enkelports RAM
PLL, 2 x SPI, 2 x I2C hårda IP-adresser
Tre stift (huvud) för RGB LED
Två inbyggda lysdioder
En UART, RX-stift och TX-stift tillgänglig via virtuell (USB) seriell port
En tryckknapp
Två tillgängliga Pmod-kontakter (16 x stift totalt)
One breakaway Pmod (8 x stift)
Förkopplad, utbrytande Pmod-modul
In- och utdata för användaren tillgänglig och användbar i din egen hårdvarudesign
Fem lysdioder i stjärnmönster
Tre tryckknappar
Kapabel nog att vara värd för CPU softcores
picorv32
picosoc
RISC-V och andra
Inbyggd FPGA-programmerare och USB-till-seriell adapter
Kompatibel med IceStorm iceprog-verktyg
Enkel, förarlös anslutning som seriell enhet till värddator
USB hög hastighet
Inbyggt FT2232 USB -chip
Upp till 480 Mbit/s gränssnitt till värddator
Pmod Connectors & Breakaway Pmod
iCEBreaker FPGA-kortet har tre standard Pmod-kontakter, vilket ger ett brett utbud av expansionsmöjligheter eftersom Pmod är en standard som följs av flera hårdvarutillverkare. Detta ger dig tillgång till ett enormt bibliotek med moduler - oavsett vilket projekt du har, kommer du säkert att hitta en Pmod för det.
färg: blå
Material: PCB
storlek: 8 * 4cm
Paket innehåll:
1 x Digital utvecklingstavla
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs! Lätt fotografering och olika skärmar kan göra att färgen på objektet i bilden är lite annorlunda än den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
