Stort induktansmätområde: 0.001mH-100H\r
Stort kapacitansmätområde: 1uF-100mF\r
Storlek: 80*50*30MM\r
Induktansområde: 0.001uH-100mH\r
Effektiva visningssiffror: 4\r
Kan visa aktuellt testfrekvensvärde\r
Minsta upplösning: 0.01uF\r
SMD lödningskomponenter, stabila och pålitliga
Kapacitansmätområde: 0.01pF-10uF\r
Minsta upplösning: 0.01pF\r
Display: 1602 LCD\r
Minsta upplösning: 0.001uH\r
Testfrekvens: kondensatorer, induktorer fil ca 500kHz, stor induktans på ca 500Hz\r
Strömförsörjning: miniUSB-gränssnitt för att ta ström eller 5V strömförsörjning\r
Mätnoggrannhet: 1%\r
Minsta upplösning: 0.001mH\r
LC100-A typen är en fullfjädrad tillagd 1uF-100mF elektrolytkondensatortestfunktion, förutom de grundläggande tre stallen är alla stallen automatiska.\r
Denna produkt har en absolut fördel i det lilla värdet av testning med avseende på försäljningen av färdiga produkter på marknaden induktans kapacitansmätare är noggrannheten och minsta upplösning, och flexibel onlinekalibrering kan alltid upprätthålla mätnoggrannheten. Instrumentet använder ingen potentiometerjustering, kalibreringsparametrar lagras helt i mikrokontrollerns FLASH interna strömavbrott går inte förlorat, än potentiometerkalibreringsmetoderna för att noggrant.\r
\r
Funktioner:\r
1) LC100-A gick med i den stora kondensatorn 1uF-100mF mätning, följande bild är ett mått på sex stora kondensator 4700uF kondensatorer parallellt uppmätta 28.7mF, motsvarande en kondensator 4.78mF, 28.7mF kapacitet är bortom vanlig kondensator tabellens räckvidd, instrumenttestområdet direkt till 100 mF!\r
2) i den lilla kapacitansen, små induktorer och stora induktiva testet, LC100-A och LC100-S är desamma, följande LC100-S som ett exempel:\r
a) Följande bild är exemplet på att mäta liten kapacitans kan ses från bilden, upplösningen har nåtts 0.01pF, du måste vara uppmärksam på effekten av testklippet, för att upprätthålla testklippet utan åtkomstkapacitans normaliserad 0, och sedan så mycket som möjligt för att upprätthålla testklippets relativa position i kondensatorn oförändrad, detta är detsamma för att testa liten induktans.\r
b) Följande bilder är exempel på att mäta liten induktans se från bilden, runt 4 varv ihålig spoltråd testresultat 0.058uH, detta resultat motsvarar 58nH för 6243-klassen av instrument är absolut oupptäckbar induktiv Fördelen med detta är också instrumentet.\r
c) Den tredje bilden är ett mått på en 0.22uF säkerhetskondensator, siffrorna är mycket stabila mätresultat, här för att ge dig en antydan, om du använder testresultaten som slår mycket kraftfullt att denna kondensatorstabilitet är dålig eller dåliga högfrekvensegenskaper, och de bra kapacitiva visningsresultaten mycket stabila.\r
d) Den fjärde bilden är vyn som mäter induktanstestfrekvens, aktuell användning, tryck på den svarta knappen vid mätning av induktans, kapacitanstest kan också använda samma metod för att visa.\r
\r
Paketinnehåll\r

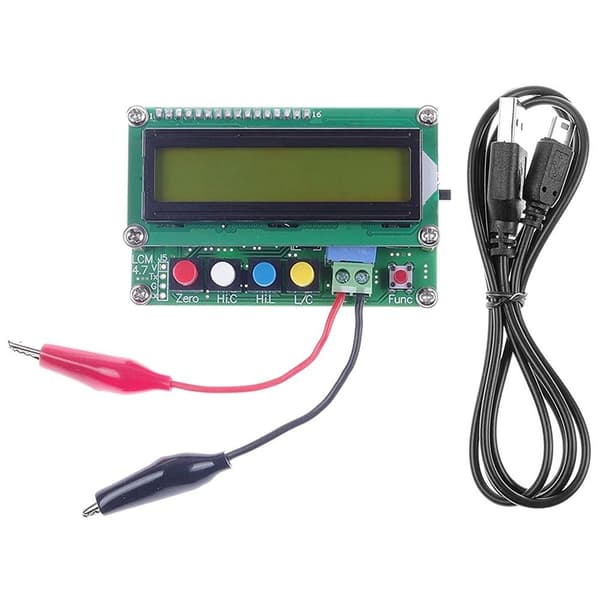

1 x LC100-A induktor-kondensatortabell\r
1 x Mini USB-kabel
