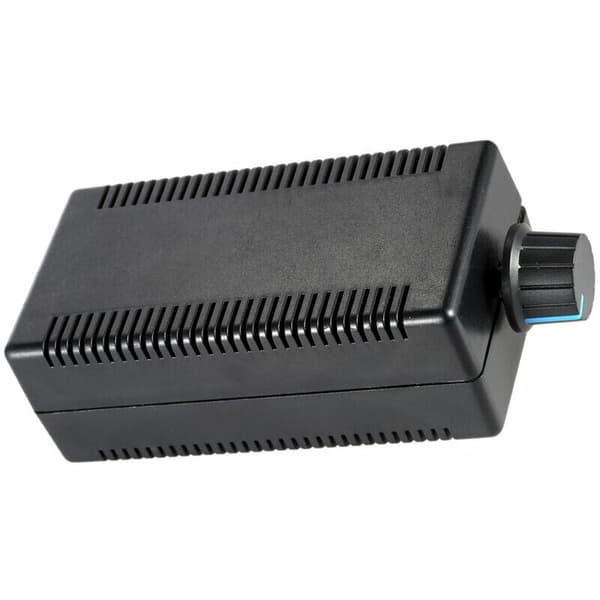

9-50V 2000W motorregulator med 40A hölje DC borstmotorregulator dimning och temperaturregleringsmodul

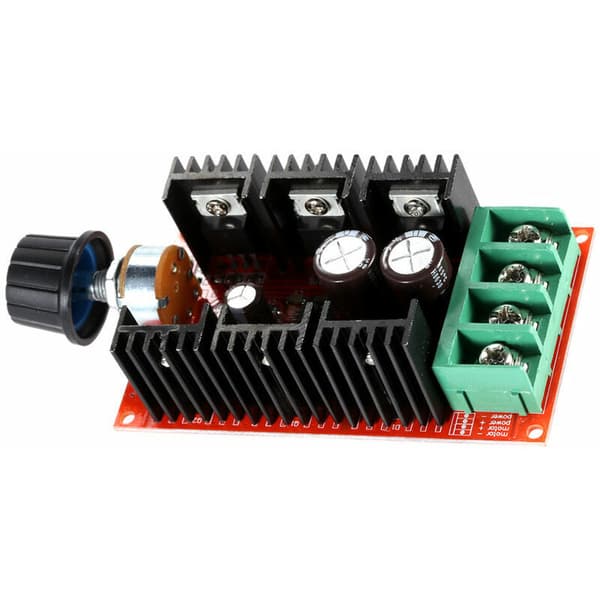

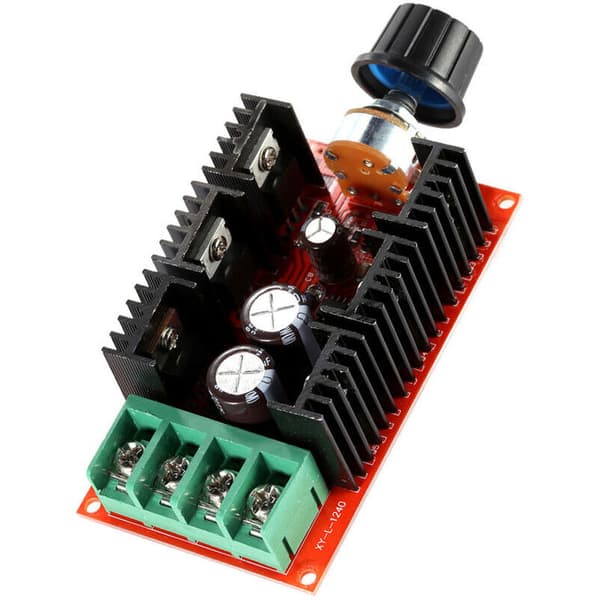

IMDN12 typ DC-regulator. Regulatorn är en universell DC-spänningsregulator 9-50V. Med importerad FET/Importerad speciell hastighetskontrolldrivrutin IC/PCB är 2oz 70 mikron förtjockad kopparfolie, och den höga strömbalanserade PCB-layouten gör PWM-vågformen perfekt och mer effektiv utgång.

IMDN12-40A DC-regulator är positionerad som en industriell regulator på ingångsnivå med egenskaperna liten storlek, bred spänning, hög ström, låg temperaturökning, hög tillförlitlighet och lågt pris.


Tekniska indikatorer:


(1) Arbetsspänning: brett driftspänningsområde DC 9V -50V


(2) Styreffekt: 0,01-2000W (den maximala momentana strömmen är 40A, och den långsiktiga driftsströmmen bör styras inom 20A). Olika arbetsspänningar motsvarar olika styreffekter enligt följande;


När arbetsspänningen är 12V, 12V * 40A = 480W


När arbetsspänningen är 24V, 24V*40A = 960W


När arbetsspänningen är 36V, 36V*40A = 1440W


När arbetsspänningen är 40V, 40V*40A = 1600W


När arbetsspänningen är 50V, 50V* 40A = 2000W


(3) Viloström: 0,025A (när arbetsspänningen är mellan DC10V och DC50V, kommer viloströmmen inte att överstiga 25mA)


(4) PWM-arbetscykel: 5 % till 100 %


(5) PWM-frekvens: 12khz


(6) Driftstemperatur: -20 -- 40 (omgivningstemperatur -20 grader under noll till 40 grader över noll) Denna regulator är av industriell kvalitet och kan fungera stabilt i undernollmiljö, vanligtvis en regulator av kommersiell kvalitet . inte möjligt att arbeta stabilt under noll.

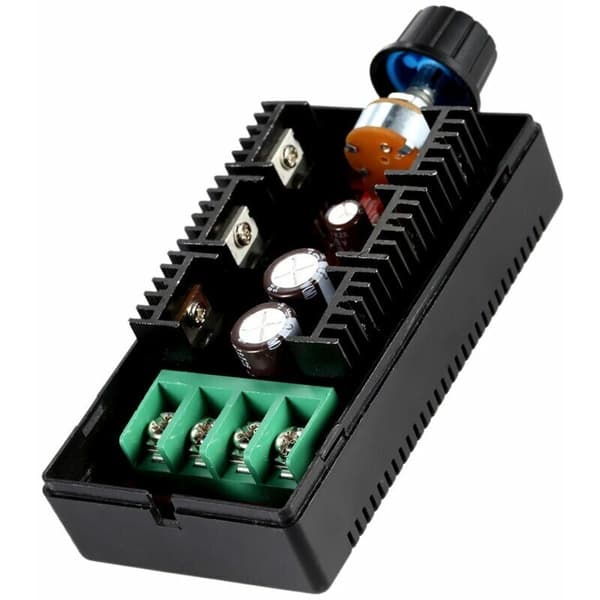

Mått på kretskortet: längd 90 mm, bredd 51 mm, höjd cirka 30 mm (exklusive potentiometerjusteringsdel)


illustrera:

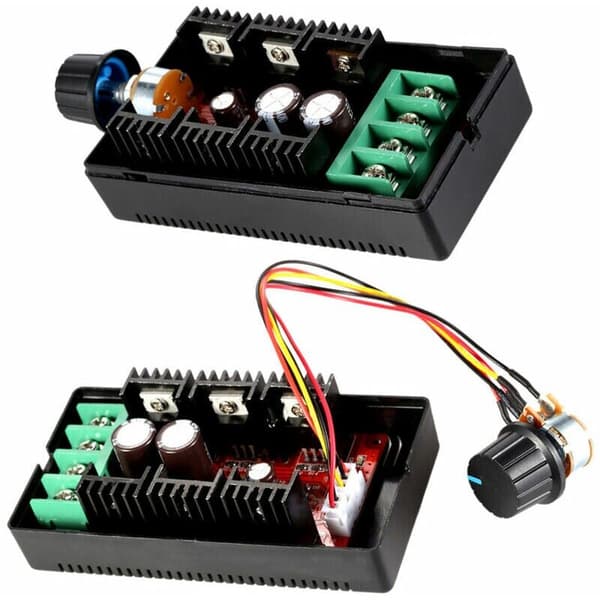

1. Vid leverans tas potentiometern bort och placeras i fodralet för att förhindra att produkten skadas under transport.


2. Var uppmärksam på att strömförsörjningens positiva och negativa poler inte ska vändas vid anslutning. Omkoppling motsvarar en kortslutning, och strömmen är mycket stor, vilket omedelbart kommer att bränna regulatorn.
Följ instruktionerna bredvid anslutningsterminalerna för att ansluta.


3. Regulatorn är en DC-regulator och strömförsörjningen ska vara en DC-strömförsörjning mellan 9 och 50 V.


Huvudsyfte:


1. Hastighetsreglering av olika allmänna DC-borstmotorer


2. Hastighetsreglering av olika typer av bilmotorer (hastighetsreglering av bilkylfläktar, hastighetsreglering av bilfläktar, hastighetsreglering av bilvindrutetorkarmotorer, hastighetsreglering av luftkonditioneringsfläktar bil)


3. Produktionslinjetransportbandshastighetsreglering, rörledningsfläkthastighetsreglering, transportbandshastighetsreglering, parallell hastighetsreglering av flera datorfläktar och hastighetsregleringselektroniska fläktar.


4. Olika typer av DC-lampdimning, olika typer av DC-uppvärmningstemperaturjustering.
