Funktioner:

helt ny och hög kvalitet

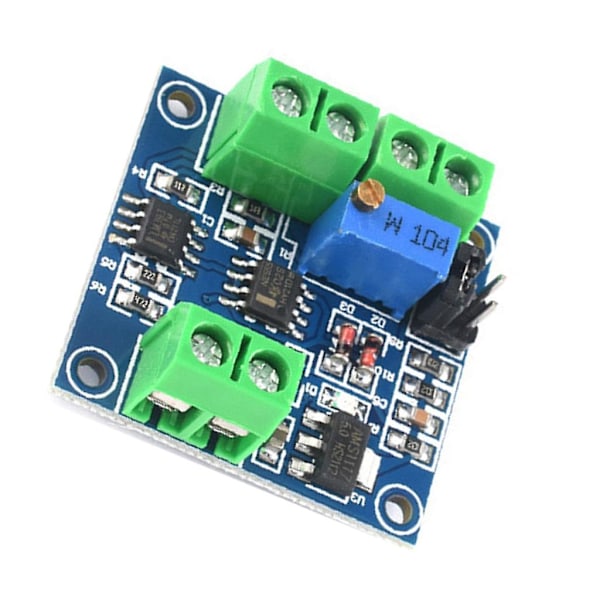

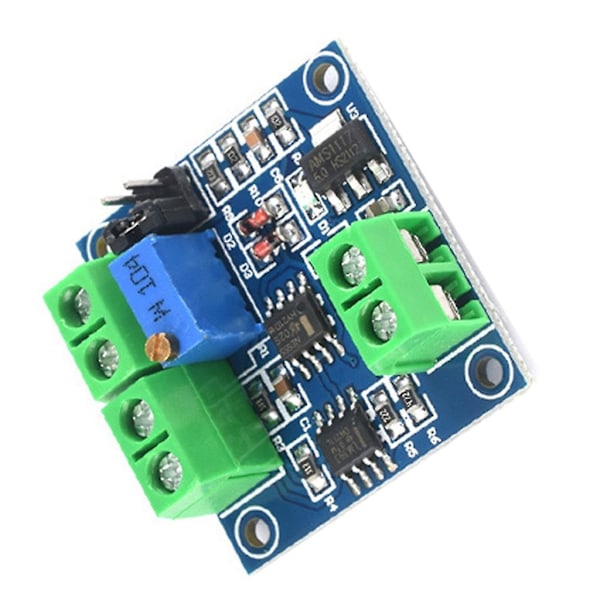

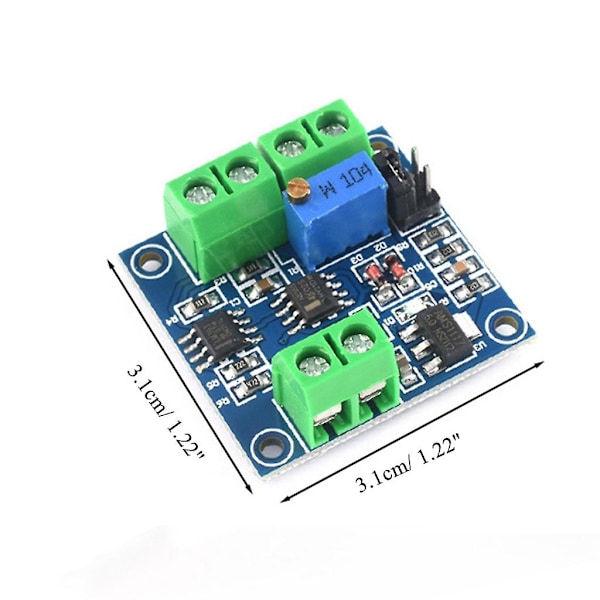

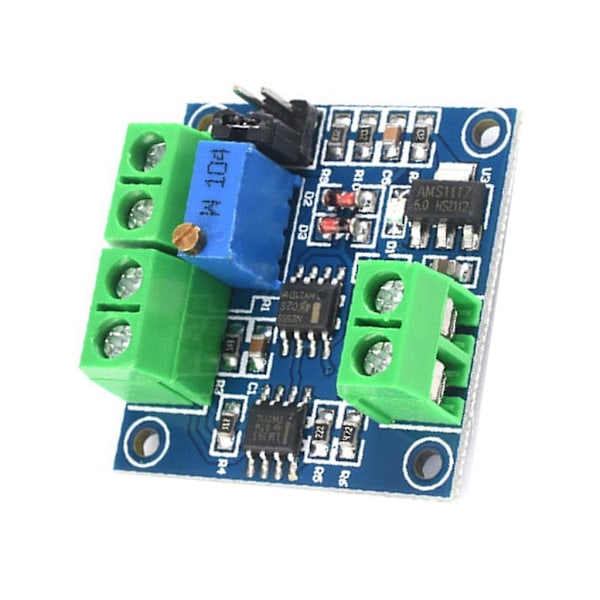

Denna modul är en modul som kan konvertera spänning och PWM.

Den digitala PWM-signalen omvandlas till en analog signal på 0 till 1OV.

Utspänningen justeras av hela PWM:s duty cycle.

V-PWM kan konvertera 0-5V-10V spänning till 0%- PWM-utgång och justera PWM-duty cycle genom att justera spänningen.

Anslut dem inte i omvänd ordning för att undvika skador på kortet och enheterna.



Specifikationer:

Modulens arbetsspänning: DC 5V-12V

Utgångsfrekvens för PWM: cirka 50KHZ

PWM-amplitud: 5V

Omvandlingsområde: 0-5V/0-10V

Spänningsomvandling: 0%-6PWM

Tolerans: 1%-3%

Stiftbeskrivning:

Spänning till PWM:

VCC: Arbetsspänning 5V-12V.

GND: Arbetsspänningsjord

VIN: Ingångsspänning 0-10V

GND: Ingångssignalens negativa terminal.

GND: Utgångs PWM-jord.

PWM: Utgångs PWM



Obs:

Bruksanvisning:

Anslut arbetsspänningen till VCC och GND. Anslut dem inte i omvänd ordning för att undvika skador på kortet och enheterna. Anslut en styrbar spänning vid terminalen. Spänningsområdet är uppdelat i två typer: 0-5V och 0-1 0V enligt valda läge. PWM-utgången är PWM. Duty cycle kan justeras genom att justera spänningen. Noggrannheten kan styras genom att justera potentiometern



Förpackningen innehåller:

1 x Spänning till PWM-konvertermodul
