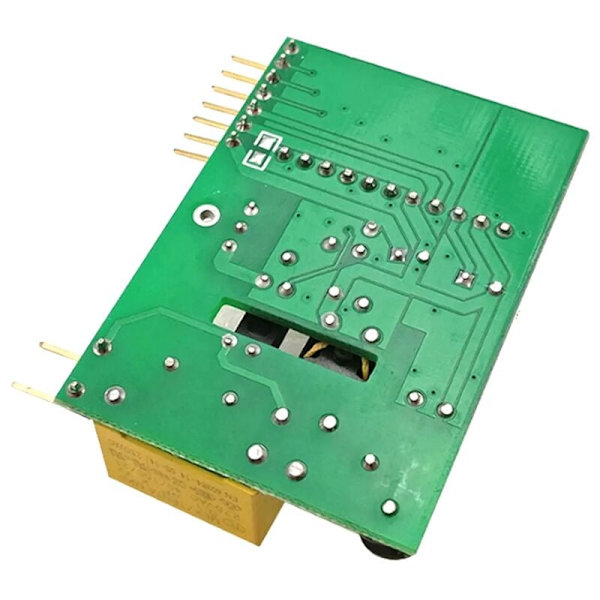

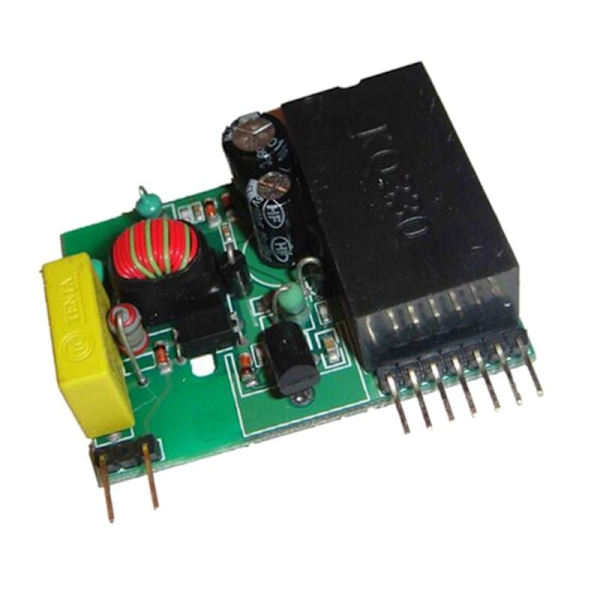

1. Bärarkortet som integrerar KQ-330F-modulen och perifera kretsar kräver inga andra kopplingskomponenter och kan anslutas direkt till en 220V AC-strömförsörjning. Den yttre dimensionen är 53x38x17mm (LxDxH), och den enkla raden av stift sticker ut. Stift 1 och 2 är anslutna till 220V AC-strömförsörjningen utan riktning (stift 1, stift 2 avstånd 2 x 0,1 tum), 2 fot och 3 fot har ett avstånd på 1,1 tum, och resten av fötterna har ett avstånd på 0,1 tum.
2. Arbetsfrekvensen är 120~135KHZ och gränssnittsbaudhastigheten är 9600bps. Den faktiska baudhastigheten är 100 bps.
3. Den maximala längden på en kontinuerlig transmissionsram är ≤252 byte, längden på en kontinuerlig transmissionsram är användardefinierad från 1 till 252, och modulen kommer inte att skicka redundant data
4 . Mottagarkänslighet ≤1mV
5. Utanförbandsavvisningskapacitet ≥ 60 dB

6. Bandbredd ≤10KHZ
7. Isolationsmotstånd 500V ≥500MΩ
8. Mat: DC +5V vid mottagning: ≤11mA vid sändning ≤230mA
9. Strömfrekvensisoleringsspänning: 3000 V 1 min test mellan AC och GND utan genombrott eller läckström.
10. Anti-blixtnedslag: TVS-rörskydd inuti kortet, från PCB-ledningsmaterialval till komponentmaterialval, är utformat enligt bred temperatur, högt tryckmotstånd och högt tryckstötmotstånd.
11. Driftstemperatur: -25℃~70℃ Luftfuktighet≤90%

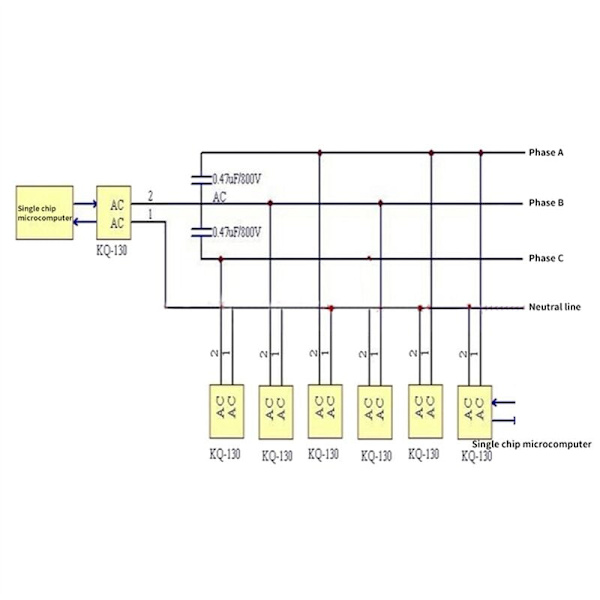

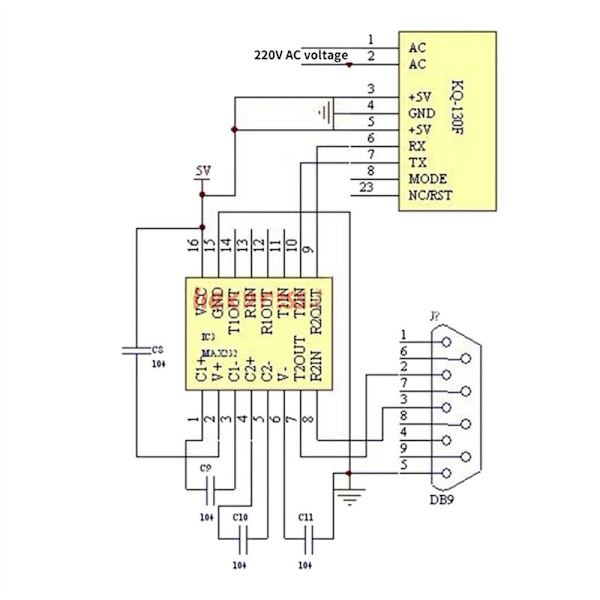

KQ-130F-strömförsörjningsmodulen behöver inga kringutrustning, så länge den ger 5V ström kan den användas. Sändningsströmförsörjningen är en oberoende stift. Om användaren behöver dubbelriktad överföring kan två 5V-stift anslutas parallellt. Alla moduler i vårt företag stöder punkt-till-punkt, punkt-till-flerpunkts nätverkskommunikationsläge och styrinsamling av flerpunktsdata genom polling.
färg: som visas
Material: PCB

Paketinnehåll:
1 x KQ-330F-modul
< br/>Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
