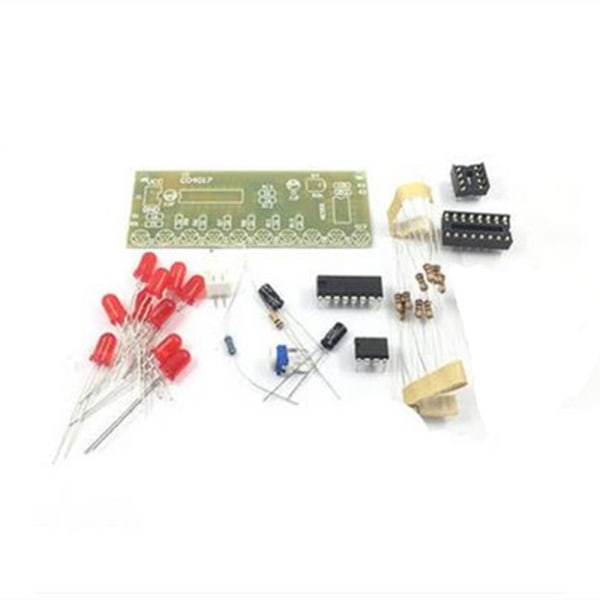

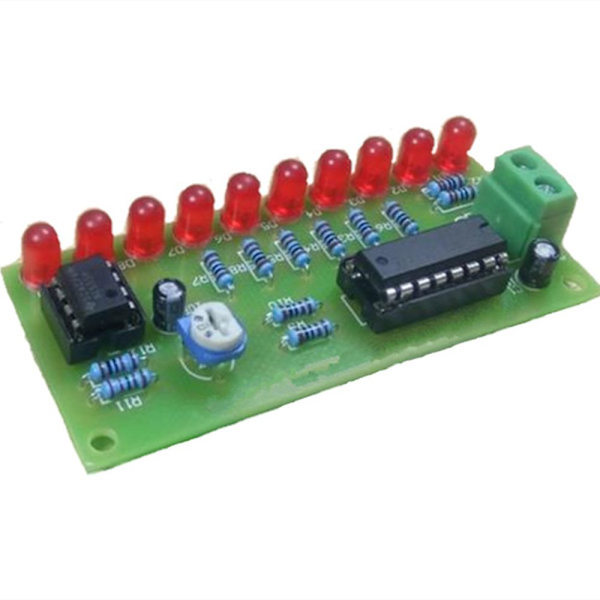

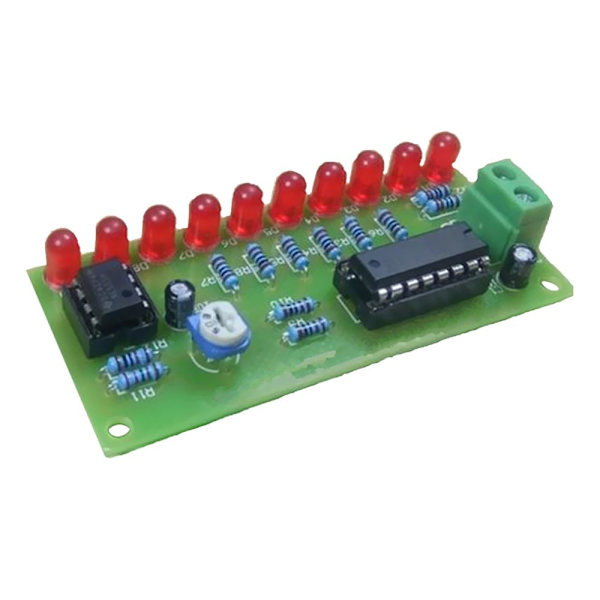

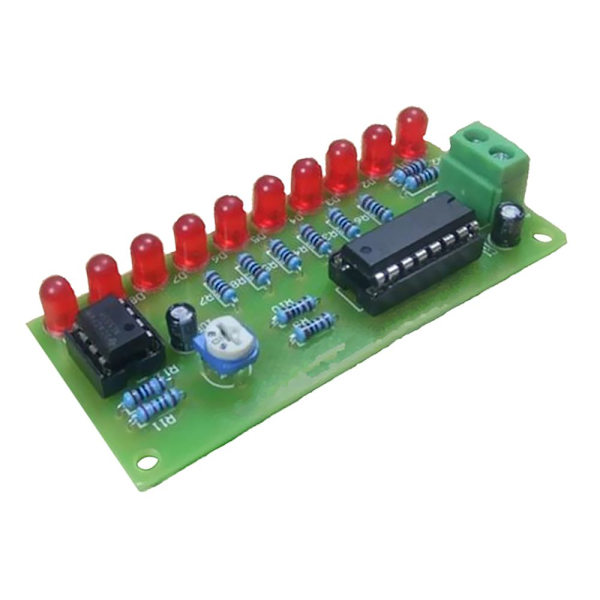

Dictaphone Tillbehör -PCB Kort Höjdpunkter Generisk Märke PCB Kort Beskrivning: DIY Kit NE555+CD4017 10 CH LED Ljus Elektronisk Kretskort Montering Praktisk Lödningsövning Vattenlampa Detta paket består huvudsakligen av klockgenereringskretsen och nedräkningskretsen. NE555 är den självexciterade multivibratorn med NE555. Ström laddas i kondensator C1 till R2, R3 och R4. När C1 startas för att laddas är NE-stiftet på NE555 alltid låg nivå, så utgången 3 fot är hög, när strömmen av R2, R3, R4 C1 för att ladda till 2/3 matningsspänning, utgången 3 Fotnivå upp och ner, NE555 intern urladdningslinje, kondensator C1 genom R4, R3, NE555 Urladdning 7 fot, tills spänningen i båda ändarna av C1 är mindre än 1/3 av matningsspänningen, NE555 3 fot från låg nivå till hög nivå. C1 laddas igen, vilket skapar cykeln för bildandet av oscillationen. (RS + R3 + R4) C1, urladdningstiden är: 0.695 (R4 + R3) C1, R4 justering kan styra oscillatorns utgångsfrekvens, NE555 klockoscillationssignal läggs till kontinuerligt till CD4017 14 fot, 10 av 10 CD4017 utgångar är anslutna till 10 lysdioder. När de 10 utgångarna från CD4017 slås på högt av klocksignalen, tänds D1-D10 för att bilda den löpande lampeffekten. Justera R4 för att justera hastigheten på LED-lamporna. Specifikation: Material: Plast Färg: Flerfärgad Storlek: Ca. 74x33x15mm/2.91x1.29x0.59inch Paketet innehåller: 1 st Kretskort Andra Reservdelar Obs: Vänligen tillåt 1-3mm fel på grund av skillnad i manuell mätning.
