Specifikation:

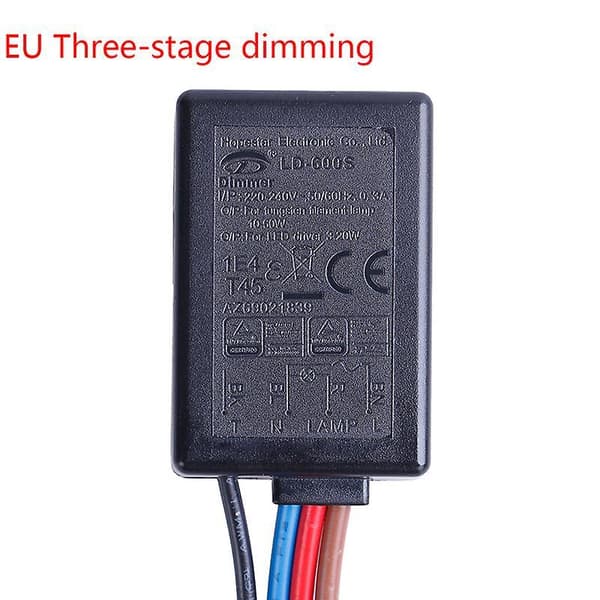

Modell: LD-600S

Märkström: 0.3A/0.8A

US Typ: 120V,60Hz

Ingång: 220~240V ac, 50/60Hz, 0.8A

Utgång: 25~150W Glödlampor / Tungstensglödlampa

EU Utgång: 3-25W LED-drivare / LED-lampa / LED-glödlampa

Typ: US/EU

Brytartyp: 3-vägs touch-dimmer dimning/PÅ AV

Storlek: 48.2*32*16mm

Godkännande: TUV/EMC/CE/SAA


Touch-brytare anslutning:

Svart med trådjordad ledare

Röd linje ansluter en av glödlamporna

Brun trådkontakt tråd L-pol

Den blå linjen är en gemensam linje, och den andra linjen på glödlampan och kontaktlinjen N-polen är anslutna.


A Litet transparent touch-brytarhuvud:

Vit linje: ljuslinje (fotlinjen på kortet)

Lång fot: positiv (vit linje på kortet)

Kort fot: negativ (svart linje på kortet)


B Plast touch-brytarhuvud:

Mittenfot: rör vid foten

+: positiv

-: negativ elektrod



Paketet inkluderar: 1 x Touch-brytare


Notera:

1.Under påverkan av ljus och display kan färgskillnaden minska något.

2.På grund av manuell mätning, vänligen tillåt storleksskillnader på cirka 1-3cm. Tack för din förståelse
