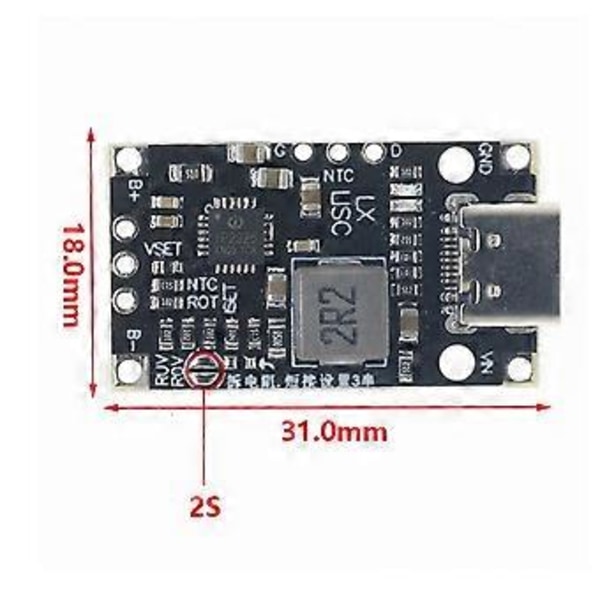

Ingång: Valfri type-c-port eller lödingång. Type-c ansluten till Qc snabbladdning kan automatiskt justera laddningsspänningen och förbättra laddningseffektiviteten. Om lödingång används bör ingångsströmförsörjningen vara mindre än batterispänningen (batteriserienummer * batterispänning)Utgång: Stöder 2 och 3 strängar. Batteriet måste vara utrustat med ett skyddskort, med ett standardvärde på 2 strängar.

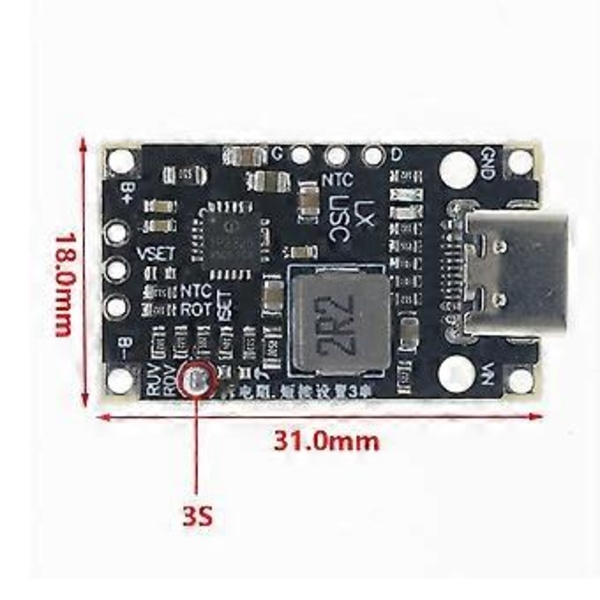

När du byter till 3 strängar måste kortslutningskontakten kortslutas och sedan måste det intilliggande motståndet tas bort. Två strängar kan använda balanseringsfunktionen, med två strängar av batterier anslutna till BM-stiftet i mitten (denna balanseringshastighet är begränsad, så när du använder de två strängarna av batterier är det fortfarande nödvändigt att parametrarna är så konsekventa som möjligt)
Ströminställning: Det gröna i figuren ovan indikerar att standardströminställningarna för två parallella anslutningar är 100K (0,9A) och 180K (0,5A). Motstånd kan tas bort eller bytas ut efter personliga behov. Beräkningsformeln är ström=90000/motståndsvärde.
Avstängningsspänningen för batteriladdning är som standard inställd på 4,2V för en enda sträng, vilket också är samma värde för de flesta batterier och behöver inte ändras. Om ändringar behövs, se RVSET-inställningstabellen för att ställa in kortets VSET-motstånd.
Inställning av laddningstimeout, standard ingen timeout-tid, ställ in ROT-motståndsvärdet för att ställa in. 68K-4 timmar, 120K-12 timmar, inga klistermärken -24 timmar

NTc-anslutning: Används normalt inte. Om det behövs, ändra NC-motståndsvärdet till 82K och anslut en 100K termistor (B=410) till NTC-lödpunkten och intilliggande GND
Färg: Svart
Material: PCB
typ: 3S

Paket innehåll:
10 x Boost-modul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
