Egenskaper:
1. Klass D: Det digitala effektstärkarkortet är en högpresterande klass D-effektstärkare med klass D-effektivitet för verkligt högkvalitativt ljud. Bibehåller extremt låg distorsion för perfekt ljudkvalitet.
2. Mångsidig: Klass D-förstärkare har SAGAMI 7W14A-induktorer för klart och kraftfullt ljud, avancerad integrerad återkopplingsdesign och proprietär hög hastighet gate driver felkorrigering (PurePath Ultra HD).
3. Annonsläge: När den totala harmoniska distorsionen är 10 % kan ljudförstärkarkortet driva upp till 2 315W/4R-laster och 2 150W (utan klämningseffekt)/8R-laster, och har ett 2 VRMS analogt ingångsgränssnitt som stöder högpresterande DAC:er (t.ex. TIs PCM5242) sömlös anslutning.
4. Hög effekt och extremt låg förlust: Uppnåddes med 85mR MOSFET och optimerat gate driver-schema. Den här lösningen kan minska tomgångsförlusterna avsevärt (mindre än 2,5W) jämfört med traditionella diskreta implementationer.
5. Filterkondensator: Den huvudsakliga filterelektrolytkondensatorn antar Nixicon-kapacitet 2200UF/63Vx2, 6 för Nixicon FW-serie 10UF gyllene ljudingångskopplingskondensator. Andra filterkondensatorer använder Nichicon-serien.
Specifikation:
Artikeltyp: Digitalt effektstärkarkort
Material: PCB
Arbetsmetod: Klass D
Standbyström: 80mA
Arbetsverkningsgrad: >90%
Kanal: 2.0
Still/Mute: Kortslutningsdämpningsfunktion
Utgångseffekt:
315W/4Ω, 10 % distorsion
185W/8Ω, 10 % distorsion
260W/4Ω, distorsion 1%
150W/8Ω, distorsion 1%
Frekvensrespons: 20Hz till 20KHz
Dynamiskt omfång: >100dB
Signal-brusförhållande (SNR): >111dB
Arbetsspänning: DC24-40V växelströmsförsörjning (rekommenderad spänning 36V).

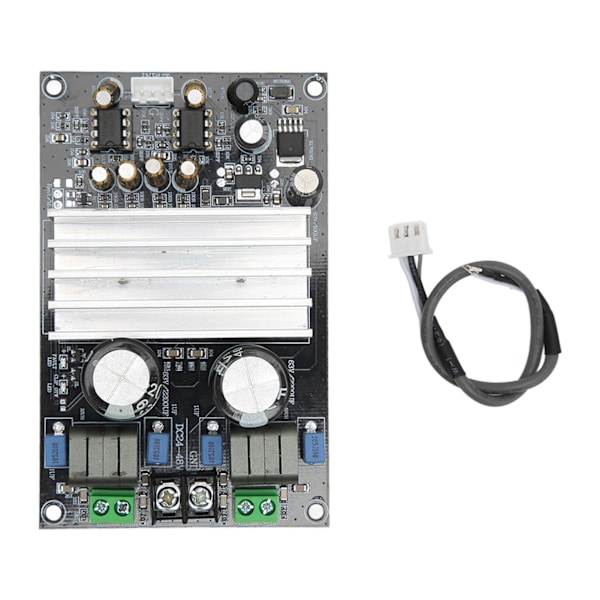

Paketlista:
1 x
Effektstärkarkort
