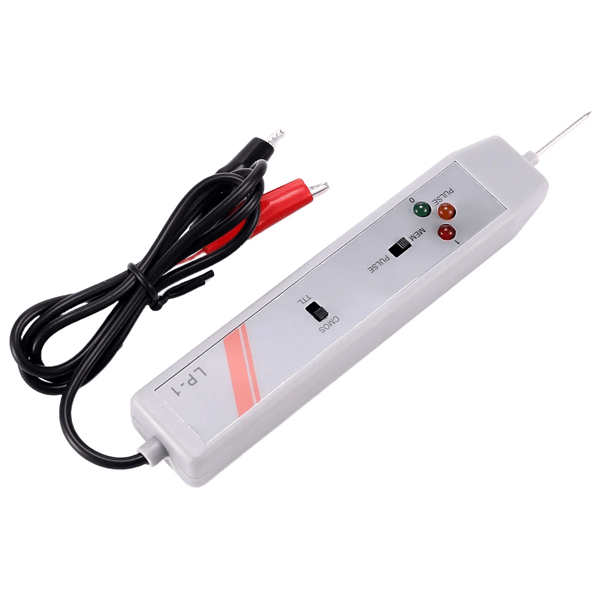

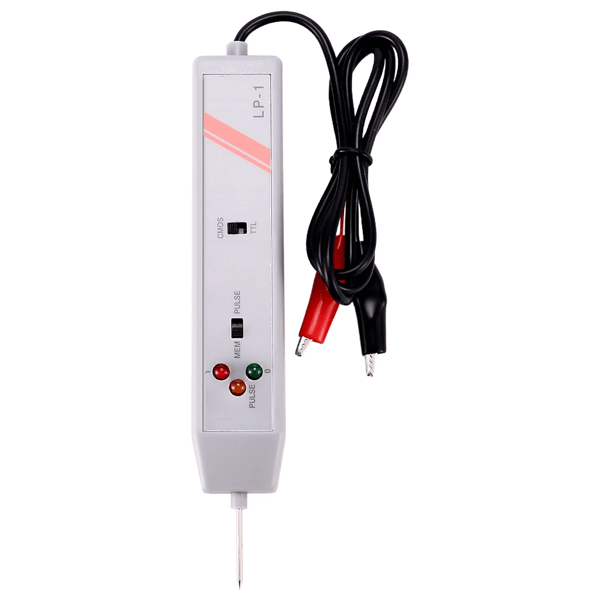

Praktisk, snabb och enkel
För DTL, TTL och CMOS
Högfrekvensrespons
Omedelbar indikation
Pulsminnesfunktion
Så här använder du:
1. Anslut den RÖDA klämman till + terminalen och den SVARTA klämman till - terminalen på strömkällan till kretsen som ska testas. Matningsspänningen bör inte överstiga 18V DC
2. För TTL och DTL, ställ den övre väljarknappen till sidan märkt \"TIL\"
För CMOS, ställ den övre väljarknappen till sidan märkt \"CMOS\", kontakta probstiftet med punkten som ska testas. Lysdioderna indikerar dess logiska tillstånd:
A. ALLA lysdioder AV - Hög impedans
B. RÖD lysdiod PÅ - Högt tillstånd (1)
C. Grön lysdiod PÅ - Lågt tillstånd (0)
D. Orange lysdiod PÅ - Puls
3. För att detektera och lagra puls- eller nivåövergång, ställ först den nedre väljarknappen till sidan märkt \"PULSE\". Kontakta probstiftet med punkten som ska testas. Lysdioderna indikerar dess grundläggande tillstånd. Ställ sedan den nedre väljarknappen till sidan märkt \"\", Den orange lysdioden tänds när någon puls- eller nivåövergång detekteras. Pulsriktningen, i jämförelse med det ursprungliga grundläggande tillståndet, kan bestämmas. Efter användning, återställ logikproben genom att ställa den nedre väljarknappen tillbaka till sidan märkt \"PULSE\"
Färg: grå
Material: plast
Storlek: 14 x 3 cm Förpackningsinnehåll:
1 x Logikprob
Endast ovanstående förpackningsinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
