Beskrivning
Beskrivning
Funktion:

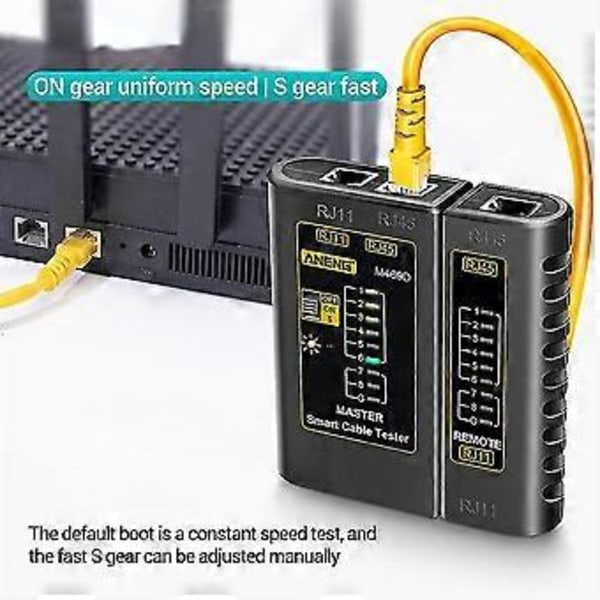

Test av dubbel-tvinnade kablar: Slå på strömmen. (S är långsam automatisk grad, M är manuell.) Sätt kablarna i både huvudtestaren och fjärrtestaren. Lamporna på huvudtestaren tänds sekventiellt från 1 till G.
Huvudtestare: 1-2-3-4-5-6-7-8-G
Fjärrtestare: 1-2-3-4-5-6-7-8-G RJ45
1-2-3-4-5-6 RJ11
Följande är onormala anslutningar:
Om en kabel, till exempel kabel NR.3 är öppen, kommer de två NR.3-lamporna på huvudtestaren och fjärrtestaren inte att tändas.
Om flera kablar inte är anslutna, kommer flera lampor inte att tändas respektive. Om mindre än två kablar är anslutna, lyser ingen av lamporna.
Om två ändar av en kabel är oordnade, till exempel NR. 2 och NR. 4, visas följande:
Huvudtestare: 1-2-3-4-5-6-7-8-G
Fjärrtestare: 1-4-3-2-5-6-7-8-G
Om två kablar är kortslutna, lyser ingen av de motsvarande lamporna på fjärrtestaren medan huvudtestaren förblir oförändrad. Om tre kablar, inklusive tre, är kortslutna, lyser ingen av de motsvarande lamporna.
Om du testar patchpaneler eller vägguttag, kommer två kablar som kan matcha varandra (RJ45) att anslutas till testaren.
Om du testar kablar av samma axlar, tänds BNC när kabeln fungerar.
Specifikation:
Färg: Svart, Gul
Material: ABS-plast
Storlek: 103x97x27mm/4.06x3.82x1.06in
Strömförsörjning: 9V 6F22 batteri (ingår ej)
Gränssnittände: RJ45+RJ11
Obs:
På grund av den olika bildskärmen och ljuseffekten kan den faktiska färgen på föremålet skilja sig något från färgen som visas på bilderna. Tack
Vänligen tillåt 1-2 cm mätavvikelse på grund av manuell mätning.
Inkluderat:
1 X Linjemätinstrument
1 X Instruktion
