Funktioner:

helt nytt och av hög kvalitet

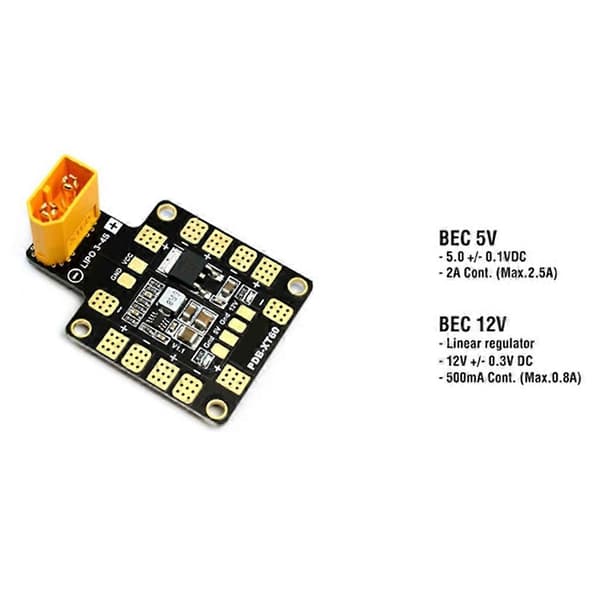

PDB-XT60 har konstruerats för att ge bästa möjliga prestanda och tillförlitlighet i ett 36x50mm & 4 lager PCB.

Den fördelar ström från ett LiPo-batteri till 6 ESC, samt ger synkroniserade & reglerade DC 5V utgångar & linjärt reglerade DC 12V för att driva kameror, servon, RC-mottagare, flygstyrenheter, videosändare, LED-lampor, etc.

Den erbjuder ett XT60-uttag för att bekvämt ansluta LiPo-batteriet.

2oz koppar, 4 lager & 1,6 mm PCB.

Inbyggt XT60-uttag.

Totalt 6 par ESC-lödplintar passar för H- eller X-typ ram.

5V & 12V utgångs-LED-indikatorer & kortslutningsskydd.



Specifikationer:

- Ingångsspänningsområde (3S-4S LiPo-drift): 9 - 18V DC

- Reglerade 5V och 12V utgångar

- LED-strömindikatorer (5V & 12V utgångar)

- 6 ESC-utgångar & 1 par VCC/GND-dynor



ESC-utgångar:

- Kontinuerlig ström: 25Ax4 eller 15Ax6

- Toppström (10 sekunder/minut): 30Ax4 eller 20Ax6



BEC 5V utgång:

- Utformad för RC-mottagare, flygstyrenheter, OSD och servon.

- DC/DC synkron buck-regulator.

- Spänning: 5,0 +/- 0,1VDC

- Kontinuerlig ström: 2 Ampere (Max. 2,5A 10s/minut)

- Utgångsripple: 40mV (VIn=16V, VOut=5V@2A belastning)

- Kortslutningsskydd (5 sekunder/minut)



BEC 12V utgång:

- Utformad för Video TX eller FPV-kamera med linjär regulator.

- Batteriet ska vara 4S LiPo (13~18V DC)

- Spänning: 12,0 +/- 0,3VDC

- Kontinuerlig ström: 500mA (Max. 0,8A 5s/minut)

- Kortslutningsskydd (2 sekunder/minut)



BEC 12V @ 3S LiPo

- Utgångsspänning= 3S LiPo-spänning -1V



Fysiskt:

- Mått: 36 x 50 x 4 mm (utan XT60)

- Montering: 30,5 x 30,5 mm, 3 mm

- Vikt: 7,5 g (utan XT60), 11 g (med XT60)



Obs:

Tillåt 0-1 cm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!



Paketet innehåller:

1 set x Strömfördelningskort
