Serie: Mini SAS

Trådstorlek: 30AWG, Förtent koppar, OD: 0.9x2.3,MM

Lås till parningsdel: Med spärr

Plätering: Au 30u' min över Ni 100u' min

Brandfarlighet: Kabel Horisontell flamma, PCB 94V-0, PBT 94V-0

Applikationer:

Data/Kommunikation

RAID (Redundant Array of Independent Disks)

Arbetsstationer

Rackmonterad server

Servrar

Lagringsrack

överföringshastighet 12gbps.

Specifikationen uppfyller SAS 4.0.

Mekanisk prestanda

Parning och urkoppling

Villkor: EIA 364-13. Sätt in och dra ut med en hastighet av 25 mm/minut.

Parning: 55 N maximalt för Mini SAS.

Urkoppling: 49 N maximalt för Mini SAS.

Parning: 45 N maximalt för SATA-kontakt.

Urkoppling: 10 N maximalt för SATA-kontakt.

Elektrisk prestanda:

Kontaktströmstyrka - 0,5 ampere maximalt per stift när ansluten.

Spänningsklassning - 30vac för kontakt när ansluten eller ej.

Kontaktmotstånd - 30mohm Max. Initialt, 15mohm maximalt efter stresstest.

Dielektrisk tålspänning - 500 vac i 1 minut utan paus.

Isolationsresistans - 1000 mohm minimum.

Signalintegritet:

Impedans för ansluten kontakt: 100 ohm ± 15%

Absolut kabelimpermeabilitet: 100 ohm ± 10%

Par kabelmatchning: ± 5 ohm

Common Mode Impedans: 25 till 40 ohm

Insättningsförlust: -6 DB maximalt upp till 4,5 GHz

Överhörning: -26 DB upp till 6 GHz

Färg: Som visas

Material: Plast + flätad tråd

Kabellängd: 1m/0,5m



Paketets innehåll:

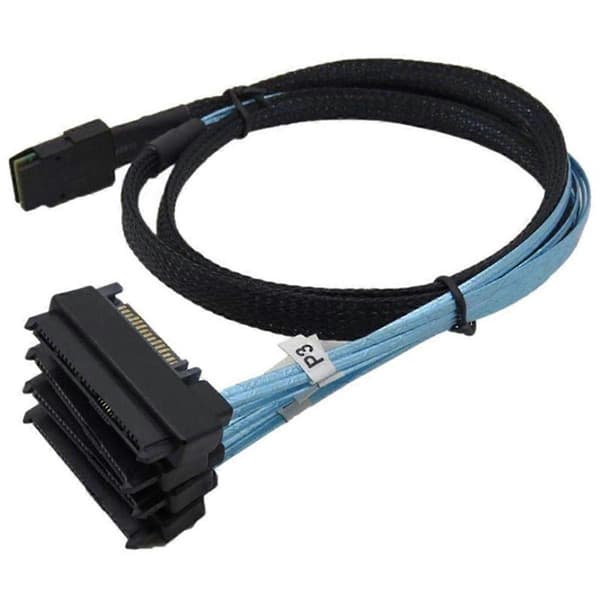

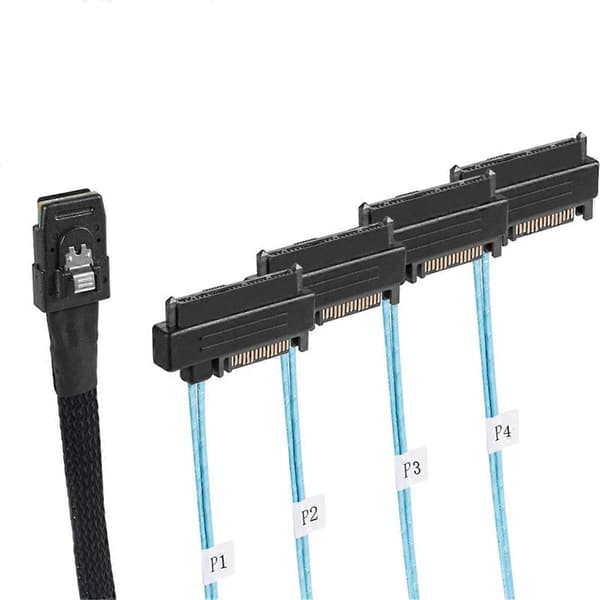

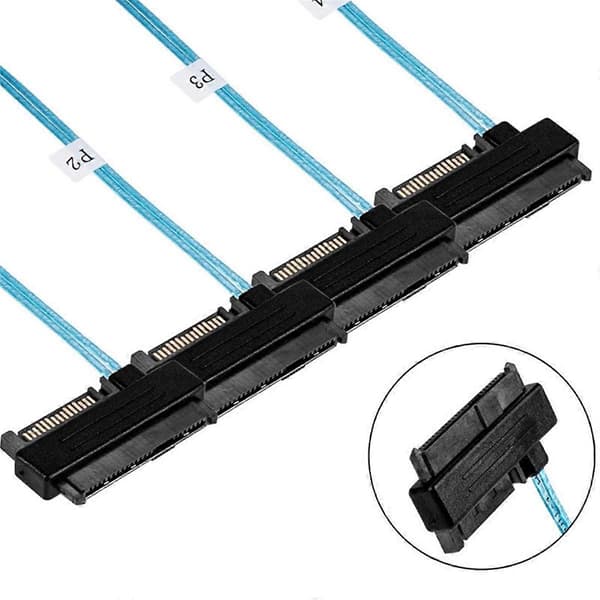

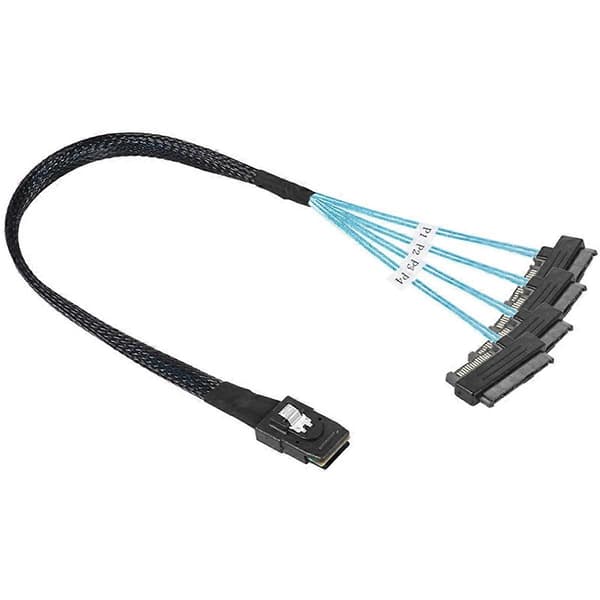

1 * Mini Sas Sff-8087 till 4 Sff-8482-kabel

Endast ovanstående paketinnehåll, andra produkter ingår ej.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
