Beskrivning

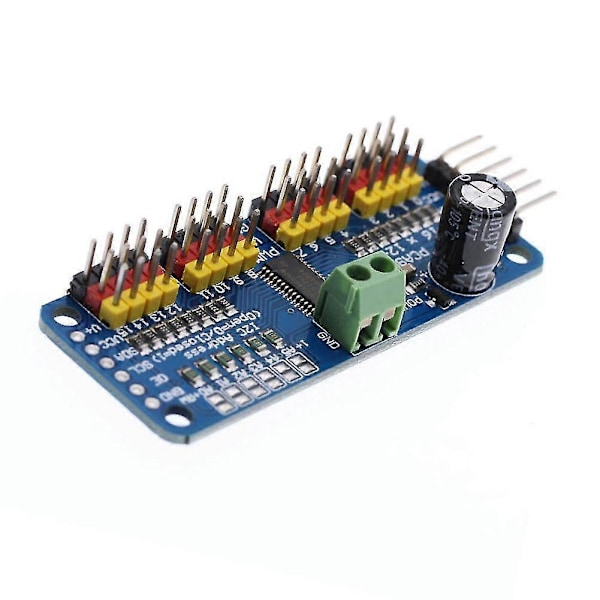

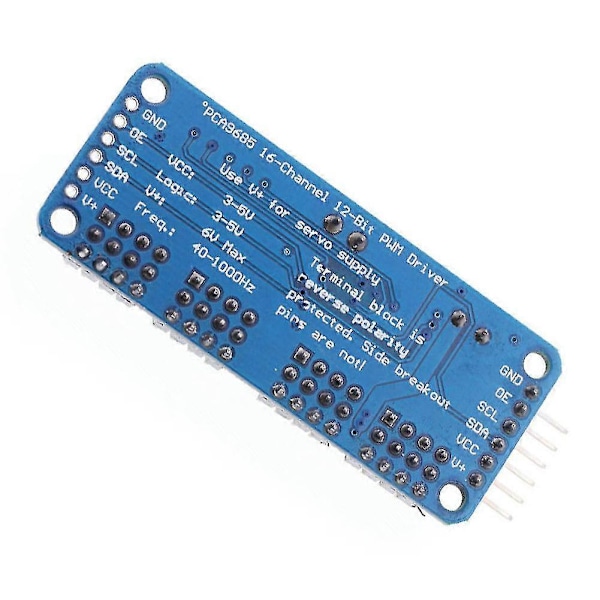

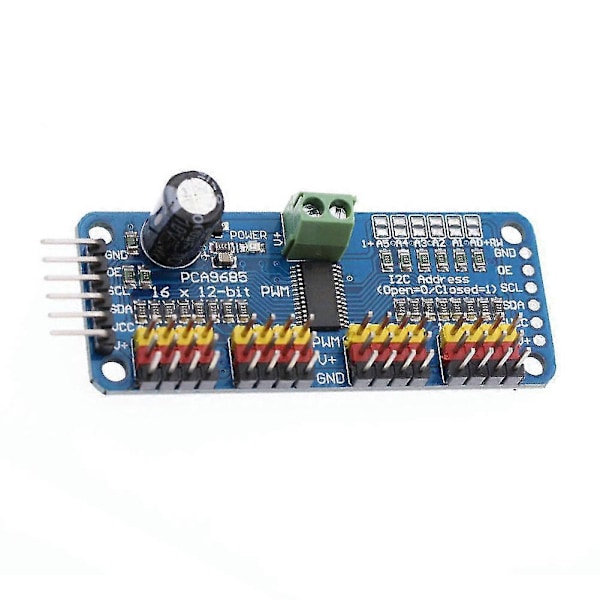

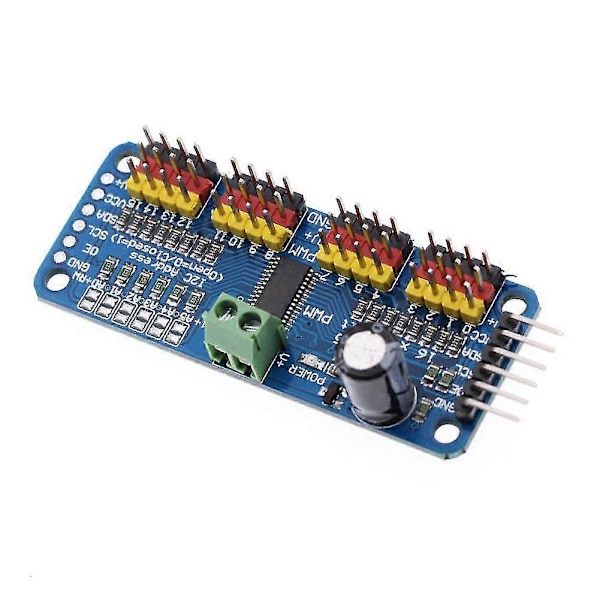

Specifikationer: PCA9685-chippet är inneslutet i mitten av det lilla kortet. Det har en strömingångsterminal, grön strömindikator. Det är bekvämt för dig att sätta in 16 servomotorer i 4 grupper av 3-stiftskontakter åt gången (kontakten på servomotorn är något bredare än 0,1, så du kan sätta 4 par 0,1-kontakter). Omvänd polaritetsskydd av ingången på kopplingsplinten. Sätt en stor kondensator på V+-linjen (du kommer att behöva den i vissa fall). Den maximala externa ingångsspänningen beror på denna 10V1000uf kondensator. Ett 220ohm seriemotstånd är placerat på alla PWM-utgångslinjer för att skydda dem och kan enkelt driva lysdioden. Typ: PCA9685 Drivmodul Spänning: DC5-10V Strömförsörjning Kommunikationsgränssnitt: IIC Material: PCB Funktioner: Hållbar, Användbar, Lätt att installera Storlek: 2,5 cm x 6,1 cm/0,98 x 2,4 (ungefär) Anmärkningar: På grund av skillnaden i ljus- och skärminställningar kan objektets färg skilja sig något från bilderna. Vänligen tillåt en liten dimensionsskillnad på grund av olika manuella mätningar. Paketet innehåller: 1 x PCA9685 Drivmodul
