Denna modul används huvudsakligen för att mäta DC-spänning, ström, aktiv effekt, frekvens och energiförbrukning. Modulen har ingen displayfunktion, datan läses via RS485-gränssnittet.\r
\r
Funktioner:\r
\r
Den används huvudsakligen för att mäta DC-spänning, ström, aktiv effekt, frekvens och energiförbrukning.\r
Strömmätområdet är 50A, 100A, 200A, 300A beroende på den externa shuntens specifikation.\r
Det finns 10 olika kit att välja mellan, tillräckligt för att möta dina olika behov.\r
Fysiska lagret använder UART till RS485 kommunikationsgränssnitt, baudhastigheten är 9600, 8 databitar, 2 stoppbitar, ingen paritet.\r
Applikationslagret använder ModbusRTU-protokollet för att kommunicera, det stöder endast funktionskoder som 0x03, 0x04, 0x06, 0x41, 0x42, etc.\r
Spänningströskel kan ställas in, delas in i högspännings- och lågspänningströskel, när den uppmätta spänningen överskrider tröskeln kan den larma.\r
\r
Specifikation:\r
Märke: PEACEFAIR\r
Modell: PZEM-017\r
Spänning:\r
\r
Mätområde: 0.05-300V (När testspänningen är 7V, använd det oberoende strömförsörjningsläget)\r
Upplösning: 0.01V\r
Mätnoggrannhet: 1%\r
Ström:\r
\r
Mätområde: 0.02-300A (Kan matchas med 50A, 100A, 200A, 300A fyra typer av shunt)\r
Upplösning: 0.01A\r
Mätnoggrannhet: 1%\r
Effekt:\r
\r
Mätområde: 0.2-90kW\r
Upplösning: 0.1W\r
Mätnoggrannhet: 1%\r
Energiförbrukning:\r
\r
Mätområde: 0-9999kWh\r
Upplösning: 1Wh\r
Mätnoggrannhet: 1%\r
Återställ energi: Använd programvara för att återställa\r
Överspänningslarm:\r
\r
Standard högspänningströskel: 300V\r
Standard lågspänningströskel: 7V\r
Kommunikationsgränssnitt: RS485-gränssnitt\r
Arbetstemperatur: -20~60\r
Produktstorlek: Ca. 9*6*2.3cm/3.5*2.4*0.9tum\r
Vikt: Ca. 77g~287g / 2.7oz~10.1oz\r
Registeradress Beskrivning Upplösning\r
0x0000 Spänningsvärde 1LSB motsvarar 0.01V\r
0x0001 Strömvärde 1LSB motsvarar 0.01A\r
0x0002 Effektvärde låga 16 bitar 1LSB motsvarar 0.1W\r
0x0003 Effektvärde höga 16 bitar\r
0x0004 Energivärde låga 16 bitar 1LSB motsvarar 1Wh\r
0x0005 Energivärde höga 16 bitar\r
0x0006 Högspänningslarmstatus 0xFFFF är larm, 0x0000 är inget larm\r
0x0007 Lågspänningslarmstatus 0xFFFF är larm, 0x0000 är inget larm\r
\r
\r
\r
Registeradress Beskrivning Upplösning\r
0x0000 Högspänningslarmtröskel (5~350V),\r
standard är 300V 1LSB motsvarar 0.01V\r
0x0001 Lågspänningslarmtröskel 1~350V,\r
standard är 7V 1LSB motsvarar 0.01V\r
0x0002 Modbus-RTU-adress Intervallet är\r
0x0001~0x00F7\r
0x0003 Strömområdet 0x0000: 100A\r
0x0001: 50A\r
0x0002: 200A\r
0x0003: 300A\r
\r
\r
\r

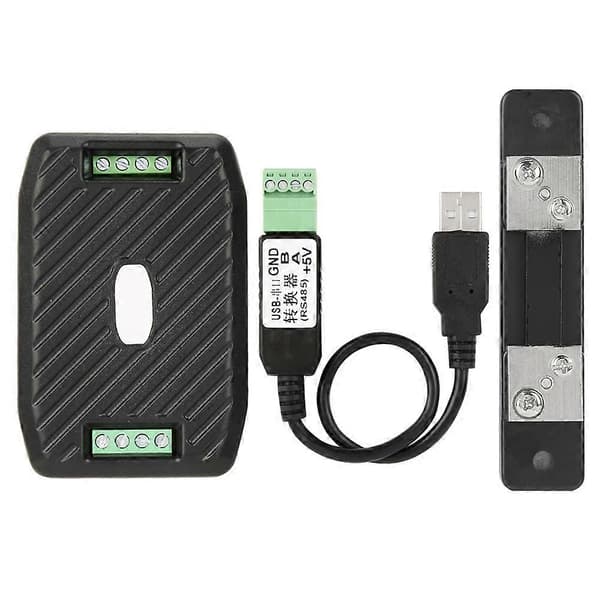

Valfritt kit\r
#1 1 x DC Förbrukningsmätare\r
#2 1 x DC Förbrukningsmätare\r
1 x RS485 till USB-kabel\r
#3 1 x DC Förbrukningsmätare\r
1 x 50A Shunt\r
#4 1 x DC Förbrukningsmätare\r
1 x 100A Shunt\r
#5 1 x DC Förbrukningsmätare\r
1 x 200A Shunt\r
#6 1 x DC Förbrukningsmätare\r
1 x 300A Shunt\r
#7 1 x DC Förbrukningsmätare\r
1 x RS485 till USB-kabel\r
1 x 50A Shunt\r
#8 1 x DC Förbrukningsmätare\r
1 x RS485 till USB-kabel\r
1 x 100A Shunt\r
#9 1 x DC Förbrukningsmätare\r
1 x RS485 till USB-kabel\r
1 x 200A Shunt\r
#10 1 x DC Förbrukningsmätare\r
1 x RS485 till USB-kabel\r
1 x 300A Shunt\r
\r
Notera:\r
\r
RS485-gränssnittet är passiv utgång, behöver extern anslutning 5V strömförsörjning och den externa strömförsörjningen bör vara 100mA.\r
När ingångstestspänningen är mindre än 7V måste den tillföra 5V oberoende arbetsspänning via USB-porten.\r
Använd INTE USB-porten som medföljer din PC för att vara den oberoende strömförsörjningen, annars kan det skada din PC.
