Pulsfrekvens Duty Cycle Justerbar Kvadratvåg Signalgenerator Modul 1hz-150khz Signal Gen

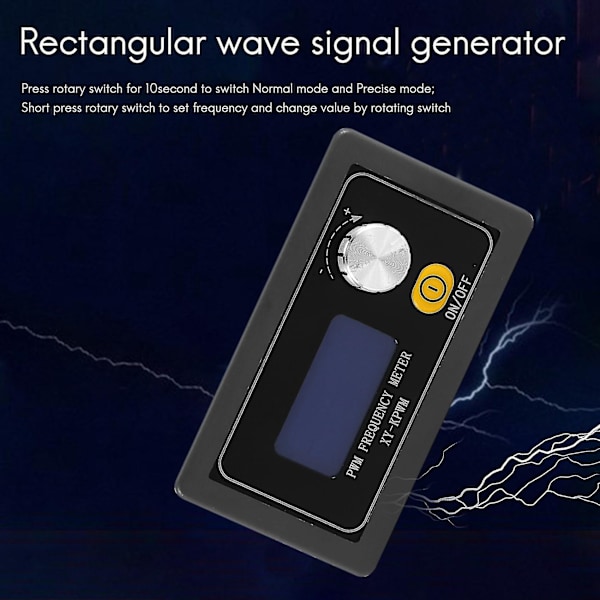

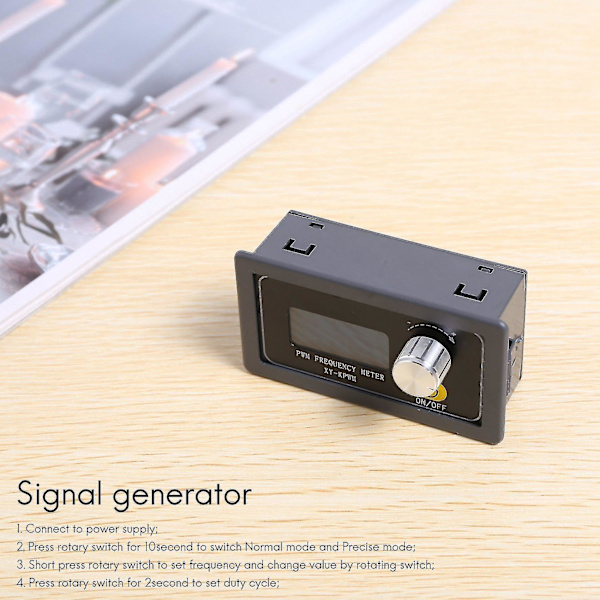

Användningssteg:1.Anslut till strömförsörjning;2.Tryck på knappen i 10 sekunder för att växla mellan Normalt läge och Precist läge;3.Kort tryck på knappen för att ställa in frekvens och ändra värde genom att vrida på knappen;4.Tryck på knappen i 2 sekunder för att ställa in duty cycle;5.Håll ned i 5 sekunder för att låsa inställda parametrar;6.Testa;7.Tryck på knappen 'ON/OFF' för att slå på eller av PWM-utgången;8.Ta bort och anslut belastning för att använda modulen.XY-KPWM-signalgenerator är en enhet som tillhandahåller elektriska signaler vid en mängd olika frekvenser, kvadratvåg och utgångsnivåer. Den används som signalkälla eller excitationskälla för testning. Används i stor utsträckning inom produktionspraxis och teknik.1.Med yttre hölje2.LCD-skärm med hög upplösning3.Stödjer UART4.Stödjer frekvensjustering5.Stödjer justering av duty cycle6.Hög precisionsdetektering7.Stödjer -down minnesfunktion8.1-kanals PWM-utgång9.Dubbelt arbetsläge10.Knapp stöder låsfunktion för att undvika felaktig användning11.Stödjer aktiveringsutgångParametrar:1.Produktnamn: XY-KPWM PWM-signalgenerator;2.Modell: XY-KPWM;3.Arbetsspänning:DC 3.3V-30V;4.Frekvensområde(Normalt läge):1Hz~150KHz;5.Frekvensområde(Precist läge):1Hz~15KHz;6.Frekvensnoggrannhet:2%;7.Duty cycle-noggrannhet:1% i normalt läge;8.Duty cycle-noggrannhet:0,1% i precist läge;9.Duty cycle-område:0,00%-100%;10.Utgångsström:Cirka 5-30mA;11.Utgångsamplitud:Samma som ingångsspänning;12.Arbetstemperatur:-40 Celsius~85 Celsius13.Arbetsfuktighet:0%~95%RH;Tillämpning:1.Kvadratvågsignalgenerator, genererar kvadratvågsignal för experimentell utveckling;2.Används för att generera en kvadratvågsignal som styr motordrivrutinen;3.Generera justerbara pulser för användning av MCU;4.Dimmer;5.Varvtalsregulator;färg:svartMaterial:plaststorlek:71*39mmPaketinnehåll:1*SignalgeneratorEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
