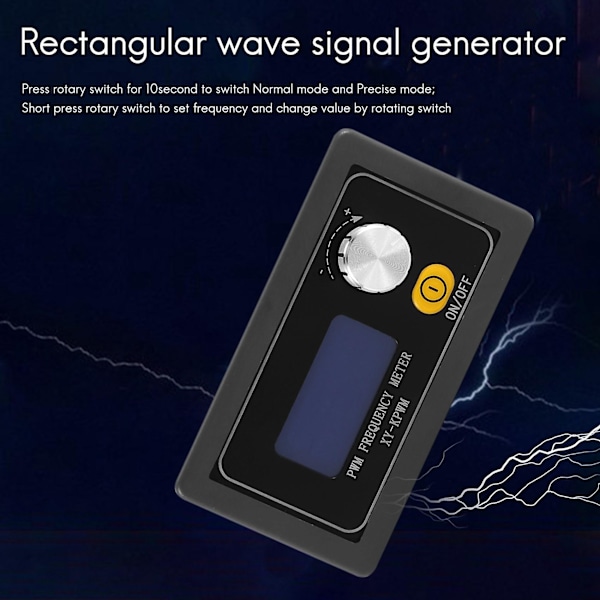

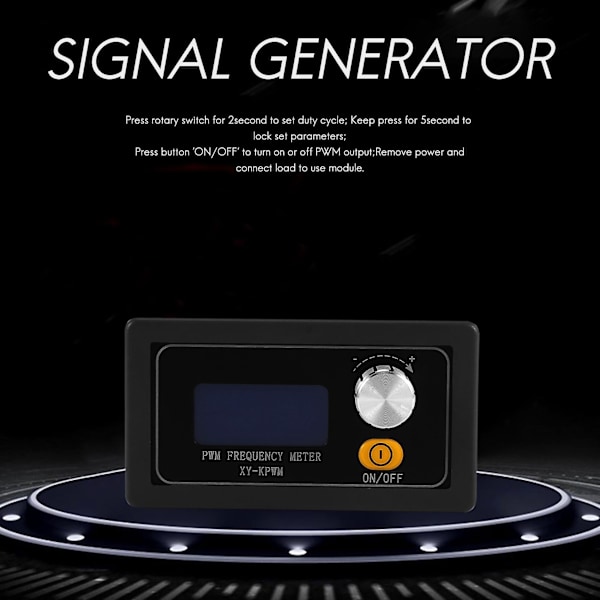

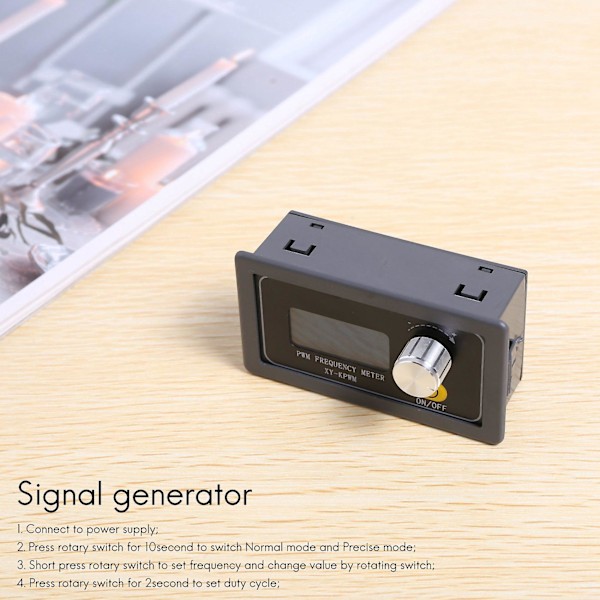

Användningssteg: 1. Anslut till strömförsörjning; 2. Tryck på den roterande omkopplaren i 10 sekunder för att växla mellan normalt läge och exakt läge; 3. Kort tryck på den roterande omkopplaren för att ställa in frekvensen och ändra värdet genom att rotera omkopplaren; 4. Tryck på den roterande omkopplaren i 2 sekunder för att ställa in arbetsspänningen;

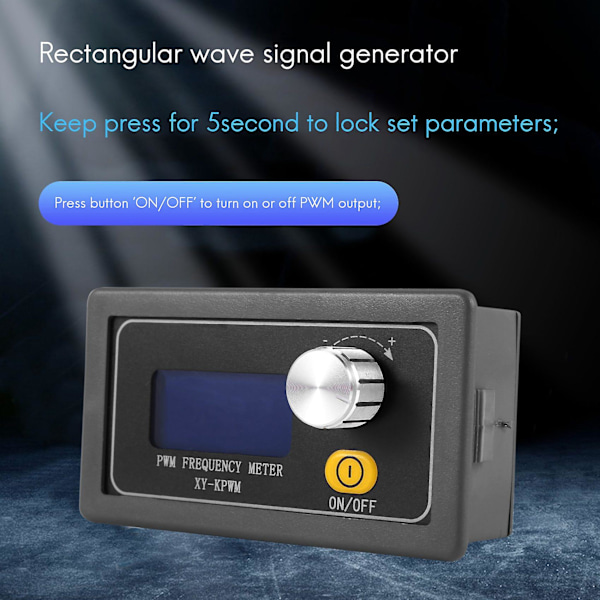

5. Håll intryckt i 5 sekunder för att låsa inställda parametrar;
6. Testa; 7. Tryck på knappen 'ON/OFF' för att slå på eller av PWM-utgången;
8. Ta bort strömmen och anslut lasten för att använda modulen.
XY-KPWM-signalgeneratorn är en enhet som tillhandahåller elektriska signaler med olika frekvenser, fyrkantsvåg och utgångsnivåer. Den används som en signalkälla eller excitationskälla för testning. Den används ofta i produktionspraxis och teknik.
1. Med ytterhölje
2. LCD-skärm med hög upplösning
3. Stödjer UART
4. Stödjer frekvensjustering
5. Stödjer arbetsspänningsjustering
6. Hög precisionsdetektering
7. Stödjer strömavstängningsminnesfunktion
8. 1-kanals PWM-utgång
9. Dubbelt arbetsläge
10. Vred stöder låsfunktion för att undvika felaktig användning
11. Stödjer aktiverad utgång
Parametrar:
1. Produktnamn: XY-KPWM PWM-signalgenerator;
2. Modell: XY-KPWM;
3. Arbetsspänning: DC 3.3V-30V;
4. Frekvensområde (normalt läge): 1Hz~150KHz;
5. Frekvensområde (exakt läge): 1Hz~15KHz;
6. Frekvensnoggrannhet: 2%;
7. Arbetsspänningsnoggrannhet: 1% i normalt läge;
8. Arbetsspänningsnoggrannhet: 0,1% i exakt läge;
9. Arbetsspänningsområde: 0,00%-100%;
10. Utgångsström: Cirka 5-30mA;
11. Utgångsamplitud: Samma som ingångsspänningen;
12. Arbetstemperatur: -40 Celsius~85 Celsius
13. Arbetsfuktighet: 0%~95%RH;
Tillämpning:
1. Fyrkantsvågssignalgenerator, genererar fyrkantsvågssignal för experimentell utveckling;
2. Används för att generera en fyrkantsvågssignal som styr motordrivaren;
3. Generera justerbara pulser för användning av MCU;
4. Dimmer;
5. Hastighetsregulator;
Färg: svart
Material: plast
Storlek: 71*39mm
Paketinnehåll:
1*Signalgenerator
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
