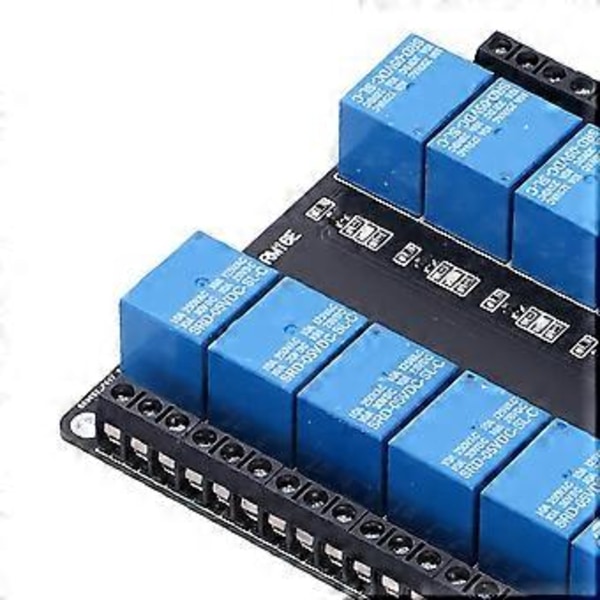

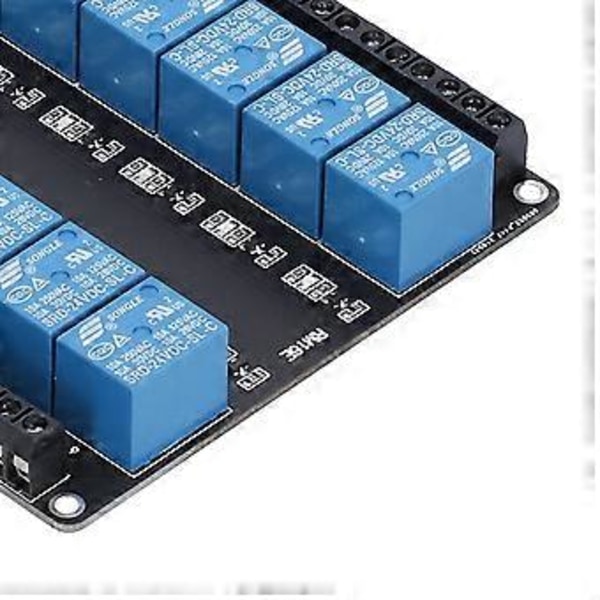

Funktion:1. Öka strömförsörjningens anti-reverse anslutningsfunktion, felaktig strömförsörjning skadar inte modulen; feltolerant design, kontrolllinjen är bruten, reläet kommer inte att aktiveras.2. Relämodulen använder äkta högkvalitativa reläer, normalt öppen gränssnittsbelastning: AC 250V/10A, DC 30V/10A.3. Använder högkvalitativ liten tvåvägsisolerad optokopplare, stark anti-interferensförmåga, stabil prestanda; triggerström behöver bara 5mA.4. Användaren kan välja kontrollnivå för reläet, vilket kan vara hög nivå eller låg nivå pull-in.5. Inbyggt strömbegränsande motstånd, som kan styras direkt av strömförsörjningens positiva och negativa poler, eller styras av /O-porten på en en-chip mikrodator.Specifikation:Artikeltyp: ReläkortModul Kontrollterminal: 19-trådsgränssnitt, alla gränssnitt har ledningsterminaler, vilket är bekvämt för användare att koppla1. DC+: Extern DC-strömförsörjning Positiv (5V, 12V och 24V moduler tillgängliga)2. DC-: Extern DC-strömförsörjning Negativ3. XM: Gemensam terminal för fotoelektrisk isoleringschipOm hög nivå kontroll antas: denna signal ska anslutas till den negativa polen på användarkontrollkortets strömförsörjningOm låg nivå kontroll används: denna signal ska anslutas till den positiva polen på användarkontrollkortets strömförsörjning4. X1-X16: Reläkontrollgränssnitt,Om XM är ansluten till den negativa polen på strömförsörjningen: när denna port är hög (relativt XM) är motsvarande relä stängtOm XM är ansluten till den positiva polen på strömförsörjningen: när denna port är låg (relativt XM) är motsvarande relä stängtReläutgångsterminal: 48-trådsgränssnitt, alla gränssnitt har ledningsterminaler, vilket är bekvämt för användare att ansluta1. NO1--NO16: Reläets normalt öppna gränssnitt, reläet är suspenderat innan det stängs och det är kortslutet till COM efter att det stängts.2. COM1--COM16: Relä Gemensamt Gränssnitt3. NC1--NC16: Normalt stängt gränssnitt för reläet, reläet är kortslutet med COM före pull-in, och det är suspenderat efter pull-in..Paketlista:1 x ModulObs:Den isolerade relämodulen är för att anpassa sig till den svåra elektromagnetiska miljön eller höga signalkrav. Om du vill uppnå en fullständig isoleringseffekt bör strömförsörjningen till användarkontrollpanelen (det vill säga referensströmförsörjningen ansluten till XM) och strömförsörjningen till relämodulen (DC+ /DC‑) särskiljas.
