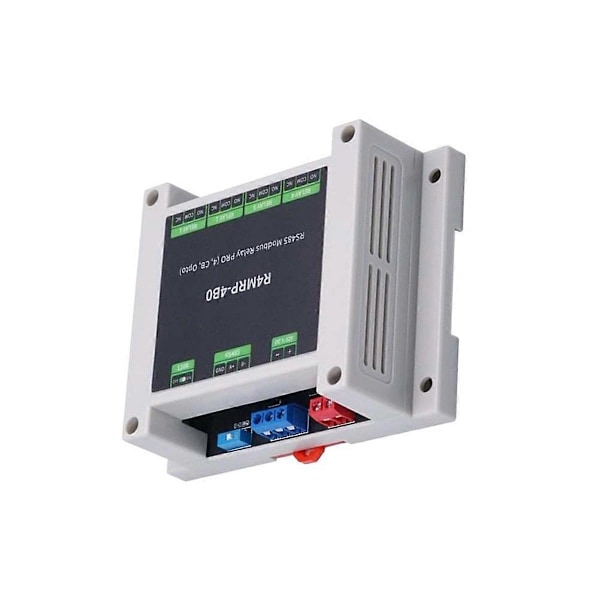

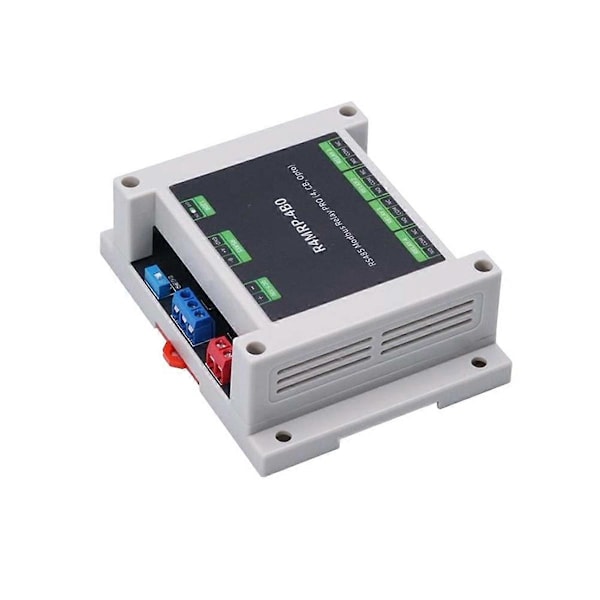

1. Denna design är ett relä för industriella applikationsscenarier. Den använder Modbus RTU-protokollkontroll och 485-signal som överföringsläge. Den stöder flera enheter som styrs av samma värd. Den kan med fördel användas inom industriell automation. Med ABS-skal och skenspänne kan den användas bättre i verklig miljö.
2. Kortet är utrustat med och stabilt 8-bitars MCU och SP3485 nivåomvandlingschip.
3. Kopplingsinstruktioner: Reläet kan tilldelas en adress i 485-bussen, från 1-255. Motsvarande instruktioner kan skickas för reläets adress, så att reläet som tar emot instruktionen kan öppna och stänga valfri styrd krets.
4. Obs: När reläet är strömförsörjt är COM-terminalen och NO-terminalen anslutna och frånkopplade från NC-terminalen. Det vill säga att last 1 fungerar och last 2 inte fungerar. När reläet inte är strömförsörjt eller inte är anslutet till strömförsörjningen är COM-terminalen och NC-terminalen anslutna och frånkopplade från NO-terminalen. Det vill säga att last 2 fungerar och last 1 inte fungerar.

Matningsspänning: 5-32V (spänningen är bättre att vara 6V för mer stabilitet)
Kommunikationsprotokoll: Stödjer standard Modbus RTU-protokoll
Kommunikationsgränssnitt: Stödjer RS485-gränssnitt, med 120R terminalmotstånds DIP-switch
Baudhastighet: 4800/9600/19200/38400, standard 9600bps, stöder strömavbrottssparande
Utgångssignal: reläbrytarsignal
På grund av olika partier kan det finnas skillnader i produktens utseende och tryckta text, vilket inte påverkar användningen.
Typ: RS485 Modbus Relä PRO 4CH Relä
Färg: Som visat
Material: ABS

Paketets innehåll:
1 * RS485 Modbus Relä PRO

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
