Egenskaper:

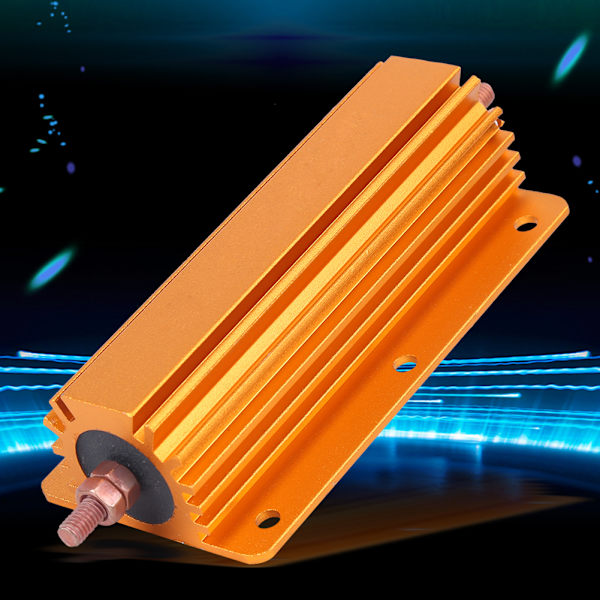

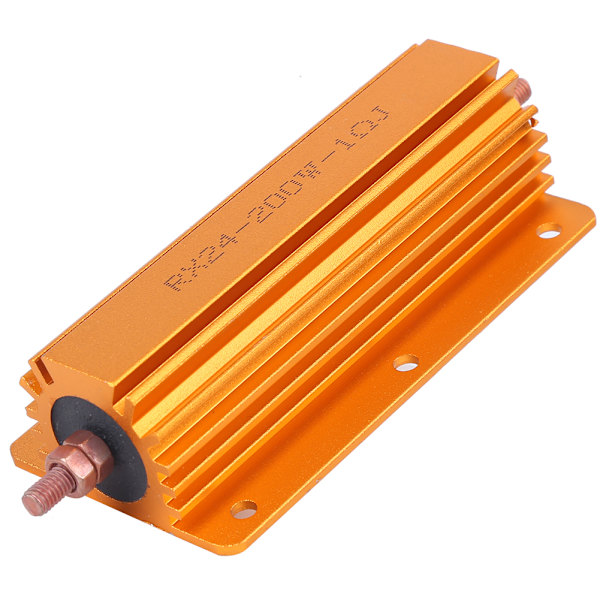

1. RX24 200W 1R resistor i guld-aluminiumskal med hög kvalitet och stabil prestanda.
2. Med skruvhål som kan användas för att fästa resistorn på chassit eller kylflänsen, vilket möjliggör bättre värmeavledning.
3. Används ofta i strömförsörjning, sensorer, hissar, scenljud och utrustning med höga krav.
4. Tillverkad av högkvalitativt material, resistorn är hållbar för långvarig användning och praktisk.
5. Enkel installation, professionell tillverkning, stabila egenskaper och hög tillförlitlighet.
Specifikation:
Tillstånd: 100% helt ny
Artikeltyp: Resistor
Yttre material: Aluminium
Färg: Guld
Resistansvärde: 1R
Nominell effekt: 200W
Hållfasthet: ±5% (J)
Monteringshåldiameter: Ca. 4,2 mm / 0,2 tum
Avstånd mellan hål: Ca. 41,5 mm / 1,6 tum, 37,5 mm / 1,5 tum
Kortsstorlek (L x B x H): Ca. 100 x 52 x 29 mm / 3,9 x 2 x 1,1 tum
Kroppsstorlek (L x D): Ca. 100 x 32 mm / 3,9 x 1,3 tum
Typ
Nominell effekt vid 25℃ (W)
RES. intervall (Q)
TCR (10/℃)
RES. fel (%)
Spänningstålighet (V)
Med kylplatta
Utan kylplatta
Rx24
5
3
0,01~1K
±50
±100
±250
±1 (F)
±2 (G)
±5 (J)
2000
10
8
0,01~1,5K
25
12,5
0,01~10K
30
15
0,01~27K
50
20
0,01~33K
75
45
0,01~39K
2500
100
50
0,01~51K
150
55
0,01~56K
100
50
0,01~62K
200
100
0,01~56K
250
120
0,01~75K
300
150
0,01~75K
500
200
0,01~82K
Testartikel
Specifikationer
Testmetod
SJ1330-78
Lödbarthet
Lödet flyter fritt och blyet är vått
235±5℃, 2s exakt svetsningsmetod
Draghållfasthet för terminal
△R≤ ±(1%R+0,05Ω)
40N
Överbelastning
△R≤ ±(1%R+0,05Ω)
5P, 5s
Resistans med temperatur
△R≤ ±(1%R+0,05Ω)
-55℃~+155℃, 5 cykler
Lödd värme
△R≤ ±(1%R+0,05Ω)
350±10℃, 3,5±.5s
Skakning
△R≤ ±(1%R+0,05Ω)
Acceleration 490m/s², 11ms, 18 gånger
Vibrationer
△R≤ ±(1%R+0,05Ω)
Frekvens 10-50Hz, acceleration 90m/s², 6h
Yttemperaturökning
≤275℃
VR
Fuktig värme, stabilt tillstånd
△R≤ ±(5%R+0,05Ω)
Temperatur 40±2℃, fuktighet 93+2-3%, 21 dagar
Lastlivslängd
△R≤ ±(5%R+0,05Ω)
1000h nominell effekbelastning applicerad vid rumstemperatur
.
Paketlista:
1 x RX24 200W 1R Resistor
Obs!
1. Tillåt 0-1 cm fel på grund av manuell mätning. Tack för din förståelse. 2. Skärmar är inte kalibrerade på samma sätt, objektfärgen som visas på bilderna kan skilja sig något från det verkliga objektet. Ta det verkliga objektet som standard.
